【程序设计】12.3 [图画师] 更多坐标系
12.3 更多坐标系
第一节中我们还看到过饼图，但要在坐标系描述清这些圆和扇形的位置似乎太麻烦了。这是怎么画出来的？
除了直角坐标系，SPL 还提供了极坐标系。
极坐标系也需要两个轴（平面图形总是要两个轴）：极轴和角轴。轴图元的位置属性除了选择横轴和纵轴外，还可以选择极轴和角轴：
有极坐标系知识的读者也很容易理解这两种轴图元的位置属性，这里不再赘述了。
把前面那个柱图改成极坐标系来画：
A |
B |
|
1 |
[10,20,40,30,50] |
[East,North,West,South,Center] |
2 |
=canvas() |
|
3 |
=A2.plot("EnumAxis","name":"area","location":3) |
|
4 |
=A2.plot("NumericAxis","name":"amount","location":4) |
|
5 |
=A2.plot("Column","axis1":"area","data1":B1,"axis2":"amount","data2":A1) |
|
6 |
=A2.draw(600,400) |
|
只修改轴的定义，A5 中的图元语句完全不改。
但是，画成了这样：
这不是我们想要的。但是认真想一下，SPL 画得没有错，它就是把横轴和纵轴给扭成了极轴和角轴。横轴的位置变成了极轴的半径，而纵轴的数值变成了角轴的角度。柱图元在极坐标系下也没有问题。
我们要把这些“柱子”堆积到一个位置上。找一下图元确实有这个属性，但用了之后画出来是五个整圈，并没有堆积到一个位置上。
原来，枚举轴的坐标对应的是两节序列，前一节称为分类，后一节叫系列，堆积只能在系列之间。其实分类和系列相当于两个层次，但用两层序列并不容易描述，需要用个有字段的序表，这有点麻烦，所以 SPL 就用逗号分隔的字符串来描述这种关系。比如
[“USA,NY”,“USA,CA”,“USA,TX”,…,
“CHN,BJ”,“CHN,SH”,“CHN,TJ”,…,
…]
就可以描述一个两层关系，前一节相同的被认为是同一个分类。不同分类下的系列可以相同也可以不同。
而我们现在的情况，要把这些地区视为一个分类下的系列，也只有一个分类。
调整代码：
A |
B |
|
1 |
[10,20,40,30,50] |
[East,North,West,South,Center] |
2 |
=canvas() |
=B1.(","+~) |
… |
… |
|
5 |
=A2.plot("Column","stackType":1,"axis1":"area","data1":B2,"axis2":"amount","data2":A1) |
|
6 |
=A2.draw(600,400) |
|
A5 中要使用百分比堆积，这样将保证把整个 360 度的角轴占满。同时第一轴的数据要改成 B2，前面补了逗号把地区列表变成系列（只有一个为空的分类）。
现在画出来是这样，有点像了，剩下就是调整“柱子”的宽度了，另外还缺指示信息。这些都可以一步步实现出来。
不过，还是有点麻烦的，SPL 直接提供了扇图元，会自动转换分类为系列并堆积：
A |
B |
|
… |
… |
|
5 |
=A2.plot("Sector","axis1":"area","data1":B1,"axis2":"amount","data2":A1) |
|
6 |
=A2.draw(600,400) |
|
使用图元的缺省属性画出来，只是外观和前面画的不同，调整属性就可以了。
仔细的读者可能已经发现，我们并没有定义一个逻辑坐标系，而是每次给图元分别设置两个轴。那么，如果我们有三个轴 x,y1,y2，是不是可以 x 和 y1 配合出一个逻辑坐标系，x 和 y2 再配合出一个逻辑坐标系？
确实是可以的，这就是双轴图。
A |
B |
C |
|
1 |
[10,20,40,30,50] |
[4,2,3,4,9] |
[East,North,West,South,Center] |
2 |
=canvas() |
||
3 |
=A2.plot("EnumAxis","name":"area") |
||
4 |
=A2.plot("NumericAxis","name":"amount","location":2) |
||
5 |
=A2.plot("NumericAxis","name":"quantity","location":2,"yPosition":0.8) |
||
6 |
=A2.plot("Column","axis1":"area","data1":C1,"axis2":"amount","data2":A1) |
||
7 |
=A2.plot("Line","axis1":"area","data1":C1,"axis2":"quantity","data2":B1) |
||
8 |
=A2.draw(600,400) |
||

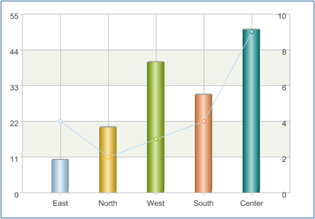

A4 和 A5 定义了两个纵轴，A6 使用 A3 和 A4 构成的坐标系，A7 使用 A3 和 A5 构成的坐标系，画出来的双轴图：
