云服务部署说明


云服务(2) QVS(1) QVM(1) QVA(1) nfs(1) gcs(1)

概述

集算器云服务是一款既可部署在云平台虚拟机，也可部署在本地的提供 SPL 计算的应用。管理多个 SPL 服务器，执行远程存储脚本文件时，会自动为 SPL 服务器分配任务实现云计算。

云服务由 QVS、QVA、QVM 三部分构成：

QVM 是 SPL 服务器，可以通过访问远程存储 (如 S3)、数据库、本地硬盘以及 ElasticsSearch、Kafka、MongoDB、Cassandra 等外部库系统进行 SPL 计算。S3 中数据的上传、下载、调试可以用集算器企业版中的远程调试功能，具体使用可参考《企业版 RSRV 部署使用说明》。

QVA 是 QVM 管理服务器，每个 QVA 管理一批 QVM，QVA 响应任务请求后分配虚拟机启动 QVM。可分为公有云和私有云两种方式部署，公有云支持 QVM 的动态启停，私有云则不支持，只能用户手动管理。

QVS 是用户自行部署的多功能服务器。配置多个 QVA，用户可以使用验证串来访问相应的 QVA 并申请 QVM 进行 SPL 计算；QVS 还可以单独部署成远程调试服务器。

云服务部署

本章节主要介绍关于云服务的部署和使用。
接下来我们以私有部署模式为例，通过在用户自己的第三方云平台虚拟机（EC2）和远程存储（S3）部署云服务，让您快速了解云服务。
部署环境：


192.168.1.4 QVM
192.168.1.5 QVA
192.168.1.6 QVS

第一步：部署 QVS 应用

企业版集算器安装包中提供了 QVS，位于【集算器安装目录】\esProc\q-server\webapps\qvs。

集成部署需参考如下操作，如不需要集成部署则可直接跳至下一步：
将【集算器安装目录】\esProc\q-server\webapps 下的 qvs 目录集成到 WEB 应用中。

1png

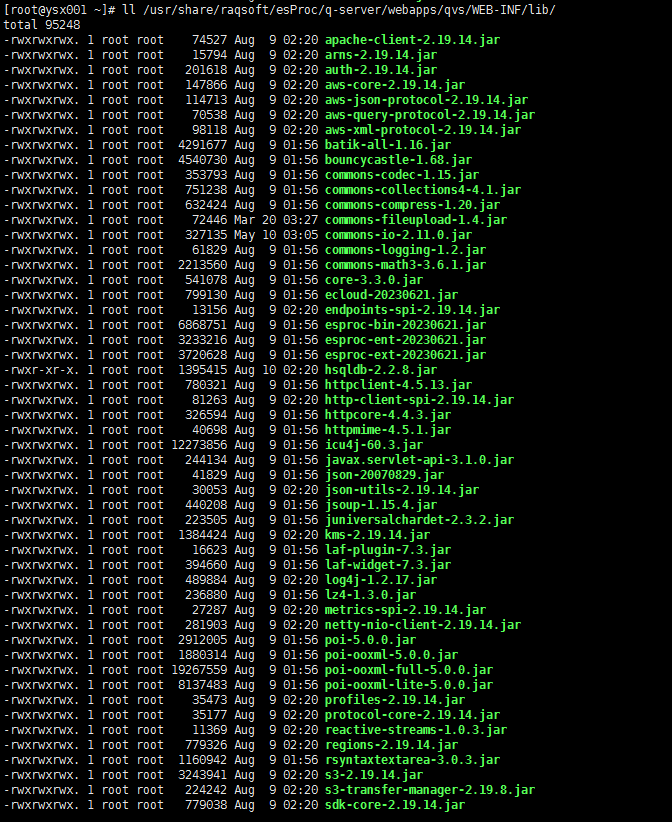

集成后还需要将如下目录中的 jar 放至 lib 目录下：

【集算器安装目录】\esProc\lib
【集算器安装目录】\esProc\q-extlib，该目录包含多种类型的远程存储第三方 jar，按需获取与所使用的远程存储对应的 jar 即可。本步我们需将 s3 目录中 jar 放至 QVS 应用的 lib 目录，远程存储 jar 用于读取远程存储数据文件或脚本文件。

注意：所有文件中只有 web.xml 文件不能直接拷贝，而是将 QVS 的 web.xml 文件中的内容拷贝到所要集成的 web.xml 文件中。其内容在 web.xml 中的顺序，要遵从相关应用服务器的规定。

第二步：部署 QVA 应用

企业版集算器安装包中提供了 QVA 项目，位于【集算器安装目录】\esProc\q-server\webapps\qva。
集成部署需参考如下操作，如不需要集成部署则可直接跳至下一步：
将【集算器安装目录】\esProc\q-server\webapps 下的 qva 目录集成到 WEB 应用中。

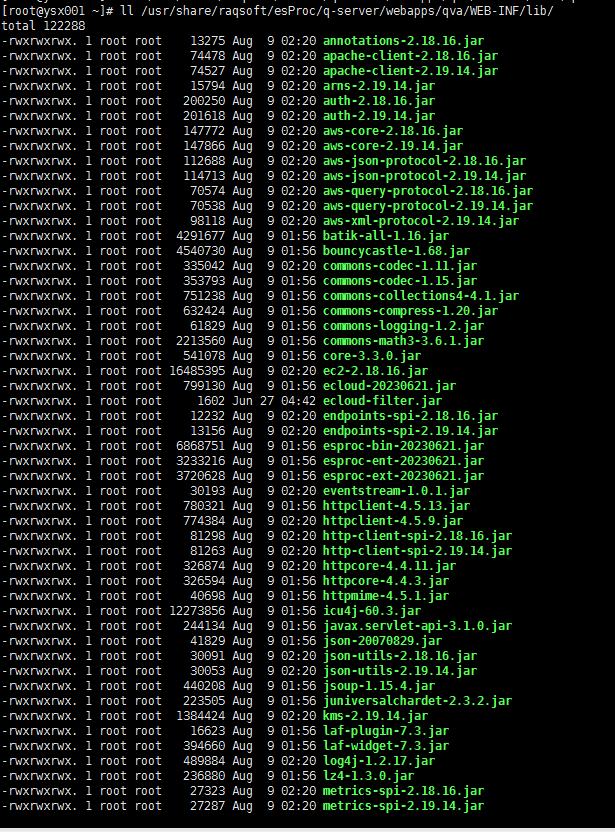

集成后还需要将如下目录中的 jar 放至 lib 目录下：

【集算器安装目录】\esProc\lib
【集算器安装目录】\esProc\q-extlib，该目录包含多种类型的云虚拟机、远程存储第三方 jar，按需获取与所使用的服务器云虚拟机、远程存储对应的 jar 即可。本步我们需将 ec2 和 s3 目录中 jar 放至 QVA 应用的 lib 目录，远程存储 jar 用于 QVA 远程存储日志功能。

注意：所有文件中只有 web.xml 文件不能直接拷贝，而是将 QVS 的 web.xml 文件中的内容拷贝到所要集成的 web.xml 文件中。其内容在 web.xml 中的顺序，要遵从相关应用服务器的规定。

第三步：配置 QVS 的 IP 地址和端口号

企业版集算器内置 tomcat 服务器，在【集算器安装目录】\esProc\q-server\conf\server.xml 文件中配置 IP 地址和端口号。

<?xml version="1.0" encoding="UTF-8"?>
<Server port="8041" shutdown="SHUTDOWN">
 …
  <Service name="Catalina">
    <Connector port`="8090" protocol="HTTP/1.1"
               connectionTimeout="0"
               />
    <Engine name="Catalina" defaultHost="localhost">
     …
<Host name="192.168.1.6"  appBase="webapps"
            unpackWARs="true"  autoDeploy="false"
			deployXML ="false" deployOnStartup ="false" >
        <Valve className="org.apache.catalina.valves.AccessLogValve" directory="logs"
               prefix="localhost_access_log" suffix=".txt"
               pattern="%h %l %u %t &quot;%r&quot; %s %b" />

              <Context path="/qvs" docBase="qvs" reloadable="true"  privileged="true"> </Context>
      </Host>
    </Engine>
  </Service>
</Server>

集成部署时本步骤可省略，使用当前服务器的 IP 地址和端口号即可。

第四步：配置 QVA 的 IP 地址和端口号

企业版集算器内置了 tomcat 服务器，在【集算器安装目录】\esProc\q-server\conf\server.xml 文件中配置 IP 地址和端口号。

<?xml version="1.0" encoding="UTF-8"?>
<Server port="8041" shutdown="SHUTDOWN">
 …
  <Service name="Catalina">
    <Connector port="8090" protocol="HTTP/1.1"
               connectionTimeout="0"
               />
    <Engine name="Catalina" defaultHost="localhost">
     …
      <Host name="192.168.1.5"  appBase="webapps"
            unpackWARs="true"  autoDeploy="false"
			deployXML ="false" deployOnStartup ="false" >
        <Valve className="org.apache.catalina.valves.AccessLogValve" directory="logs"
               prefix="localhost_access_log" suffix=".txt"
               pattern="%h %l %u %t &quot;%r&quot; %s %b" />

              <Context path="/qvs" docBase="qvs" reloadable="true"  privileged="true"> </Context>

      </Host>
    </Engine>
  </Service>
</Server>

集成部署时本步骤可省略，使用当前服务器的 IP 地址和端口号即可。

第五步：配置 QVS/QVA 的集算器系列号

为 QVS 和 QVA 配置系列号。
QVS 配置文件：【集算器安装目录】/esProc/q-server/webapps/qvs/WEB-INF/home/raqsoftConfig.xml
QVA 配置文件：【集算器安装目录】/esProc/q-server/webapps/qva/WEB-INF/home/raqsoftConfig.xml

<?xml version="1.0" encoding="UTF-8"?>
<Config Version="3">
    <Runtime>
        ...
        <Esproc>
          ...
			<serialNo>CAKSXV8GUK66X</serialNo>
          ...
        </Esproc>
        ...
    </Runtime>

</Config>

第六步：QVS 配置

将 QVS 运行模式设置为 0（服务），并且设置用户的远程存储地址。
配置文件：【集算器安装目录】/esProc/q-server/webapps/qvs/WEB-INF/home/qvsConfig.xml

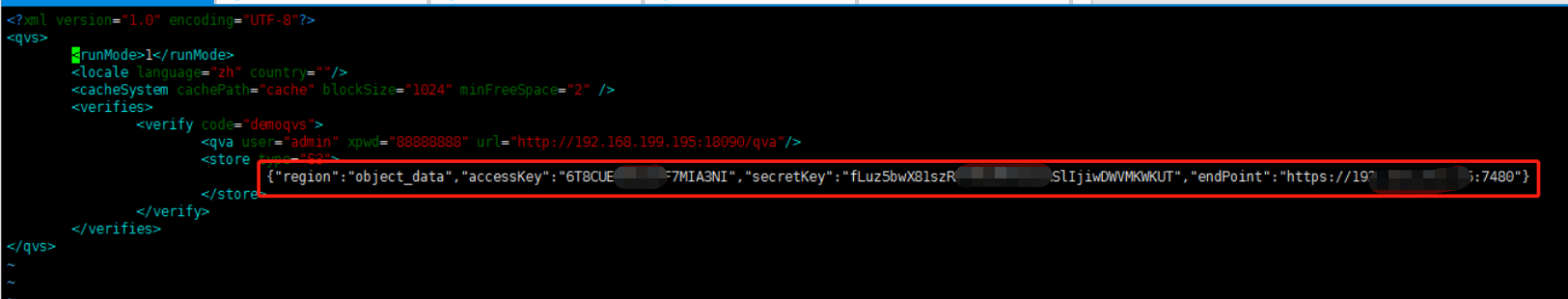

<?xml version="1.0" encoding="UTF-8"?>
<qvs>
<runMode>0</runMode>
<locale language="en" country=""/>
<cacheSystem cachePath="cache" blockSize="1024" minFreeSpace="2" />
<verifies>
<verify code="demoqvs">
<qva user="admin" xpwd="88888888" url="http://192.168.1.5:8090/qva"/>
<store type="S3">
{"region":"us-east-2","accessKey":"AKIAVSPDUYZ7O7WTX3C2","secretKey":"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","endPoint":"https://s3.us-east-2.amazonaws.com"}
</store>
</verify>
</verifies>
</qvs>

属性说明：
runMode：QVS 的运行模式，0 是服务，1 是调试。可以根据需要设置为 0 或者 1。安装包默认为 1（调试模式），关于运行模式为 1（调试模式）的部署和使用可参考《企业版 RSRV 部署使用说明》。
locale：QVS 应用程序的语言。
cacheSystem：从远程存储服务商下载用户文件到 QVS 的相关配置，仅在调试模式下有效，此处可忽略。

cachePath：记录文件下载信息的目录。
blockSize：指定下载块的大小。
minFreeSpace：存放下载文件目录的最小空闲空间，当服务器剩余空间小于最小空闲空间时，会自动删除下载目录下的缓存文件。

verifies：验证配置，可以配置多套。连接 QVS 时会根据验证串匹配 qva 和 store 信息。

code：验证串。为了增加安全性，请使用复杂度高的验证串；
qva：访问 QVA 应用的用户名、执行密码、url。可以配置 QVA 管理界面注册的任意用户，默认管理员账号为 admin/88888888；
store：与远程存储相关的配置，用于读取远程存储数据文件或脚本文件。QVS 是服务模式时，store 是 QVA 用户的远程存储信息；QVS 是调试模式时，store 是调试者的远程存储信息。

type：存储服务商的类别（S3、GCS、nfs、azure、hdfs、oss、mount）。标签之间的内容是 QVS 的远程存储用户相关信息，示例中是 S3 用户的信息格式。需配置成用户自己的远程存储地址。

第七步：QVA 配置

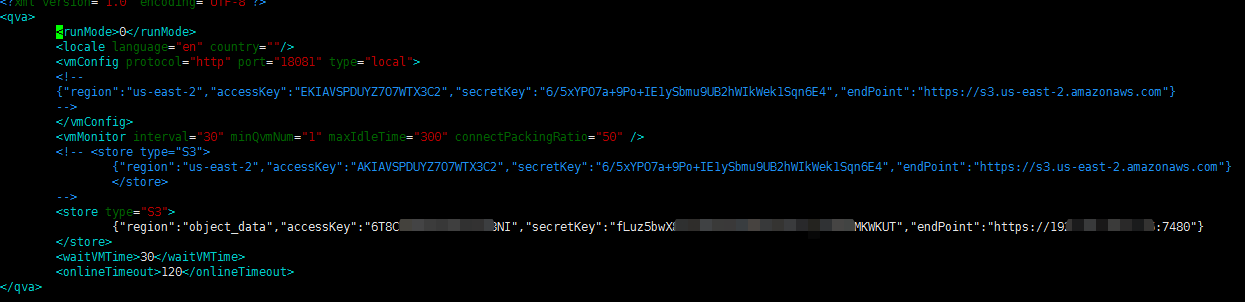

配置文件：【集算器安装目录】/esProc/q-server/webapps/qva/WEB-INF/home/qvaConfig.xml（type和 {} 属性为需要配置的内容）

<?xml version="1.0" encoding="UTF-8"?>
<qva>
<runMode>1</runMode>
<locale language="en" country=""/>
<vmConfig protocol="http" port="8081" type="EC2">
<!—设置服务器地址，私有模式时可忽略 -->
{"region":"us-east-2","accessKey":"AKIAVSPDUYZ7O7WTX3C2","secretKey":"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","endPoint":"https://s3.us-east-2.amazonaws.com"}
</vmConfig>
<vmMonitor interval="30" minQvmNum="0" maxIdleTime="300" connectPackingRatio="50" />

<store type="S3">
{"region":"us-east-2","accessKey":"AKIAVSPDUYZ7O7WTX3C2","secretKey":"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","endPoint":"https://s3.us-east-2.amazonaws.com"}
</store>
<waitVMTime>30</waitVMTime>
<onlineMonitor interval="10" maxIdleTime="120" manageTimeout="1200"/>
<checkVMStatus timeout="1500"/>
<sendMail user=" " pwd=" " smtp=" " from=""/>
</qva>

属性说明：
runMode：QVA 的运行模式，0 是公有（自动启停 QVM），1 是私有（手动启停 QVM）。可以根据需要设置为 0 或者 1，企业版安装包中默认设置为 1（私有）。
locale：QVA 应用程序的语言。
vmConfig：VM 属性配置，用于匹配 VM 实例。

protocol：访问 QVM 实例的协议，http 或 https；
port：访问 QVM 实例的端口；
type：QVM 实例的服务器类型（EC2、local、GCE），大小写无关。企业版安装包内置的 QVM 默认的 type 类型为“local”, 代表本地服务器。
私有模式时服务器地址 {} 无效，可忽略

vmMonitor：VM 监控器设置，私有模式时不用配置。

interval：QVM 监控程序进行监测的时间间隔，单位秒；
minQvmNum：保持开机的 QVM 最少台数；
maxIdleTime：QVM 最长闲置时间，超过将自动关机，单位秒；
connectPackingRatio：排队请求数 / 已开机 QVM 数量，请求堆积率超过某个阈值时则自动开启 QVM，直到所有配置的 QVM 都开机为止。

store：为管理员配置远程存储信息。用于任务日志和 VM 使用日志的备份。

type：存储服务商的类别（S3、GCS、nfs、azure、hdfs、oss、mount）。标签之间的内容是 QVA 管理员的远程存储用户相关信息，示例中是 S3 用户的信息格式。需配置成管理员自己的远程存储地址，可与 QVS 共用远程存储。

waitVMTime：用户连接 QVA 时，若所有 QVM 都被其他用户占用，当前用户将进入排队等待，此为等待的默认时间，超过此时间系统就返回超时错误。

onlineMonitor： 在线监测设置。

interval：在线连接监控器运行的时间间隔，默认 10 秒；
maxIdleTime：默认的 QVM 连接最大闲置时间，当 Qconnect 函数中没有指定 lt 参数值时，将使用此默认值，默认 120 秒；
manageTimeout：用户在 WEB 页面登录后，超过此时间未有任何操作，将自动退出登录，默认 1200 秒；

checkVMStatus： QVA 检测 QVM 实例状态。

timeout：获取检测结果的超时时间，单位毫秒，默认值 1500 毫秒；

sendMail： 重设密码时使用邮件激活。用户在登录页面点击“忘记密码”按钮，系统给用户注册邮箱中发一封激活邮件，用户点击邮件中的 url 即可登录管理页面设置新的密码。

user：发送邮件的用户名；
pwd：发送邮件的密码；
smtp：发送邮件的服务器地址；
from：发送邮件地址的显示名称；

第八步：启动 QVS/QVA 服务器

QVS：启动 192.168.1.6 中企业版集算器的内置 tomcat 服务器，启动文件位于【集算器安装目录】\esProc\bin 下的 StartQVS.bat（linux 下为 StartQVS.sh）。集成部署时对应启动所使用的服务器即可。
QVA：启动 192.168.1.5 中企业版集算器的内置 tomcat 服务器，启动文件位于【集算器安装目录】\esProc\bin 下的 StartQVA.bat（linux 下为 StartQVA.sh）。集成部署时对应启动所使用的服务器即可。

第九步：部署 QVM 应用

每个 QVA 可以管理一批 QVM，这里仅以部署一台 QVM 为例，让您快速了解 QVM 的部署。部署多台 QVM 时，同一个 QVA 下 QVM 的 vmConfig 配置需保持一致。
企业版集算器安装包中提供了 QVM 项目，位于【集算器安装目录】\esProc\qvm，因此想要快速部署 QVM，可直接在服务器安装企业版集算器即可。
qvm 应用目录：

conf.properties：QVM 配置文件
StartQVM.bat /StartQVM.sh：启动 QVM
StopQVM.bat /StopQVM.sh：关闭 QVM
raqsoftConfig.xml：数据源和主目录配置文件

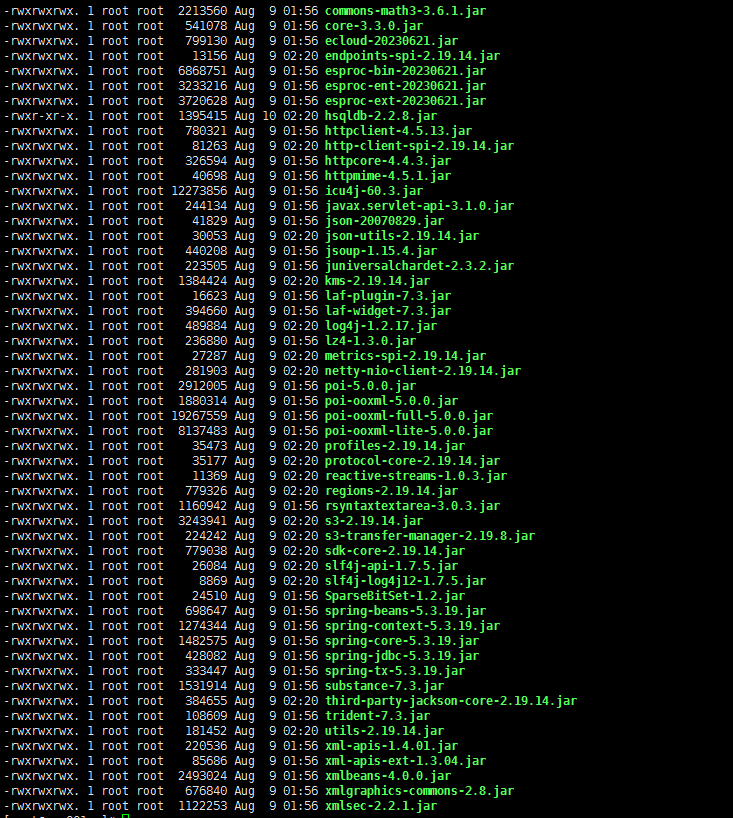

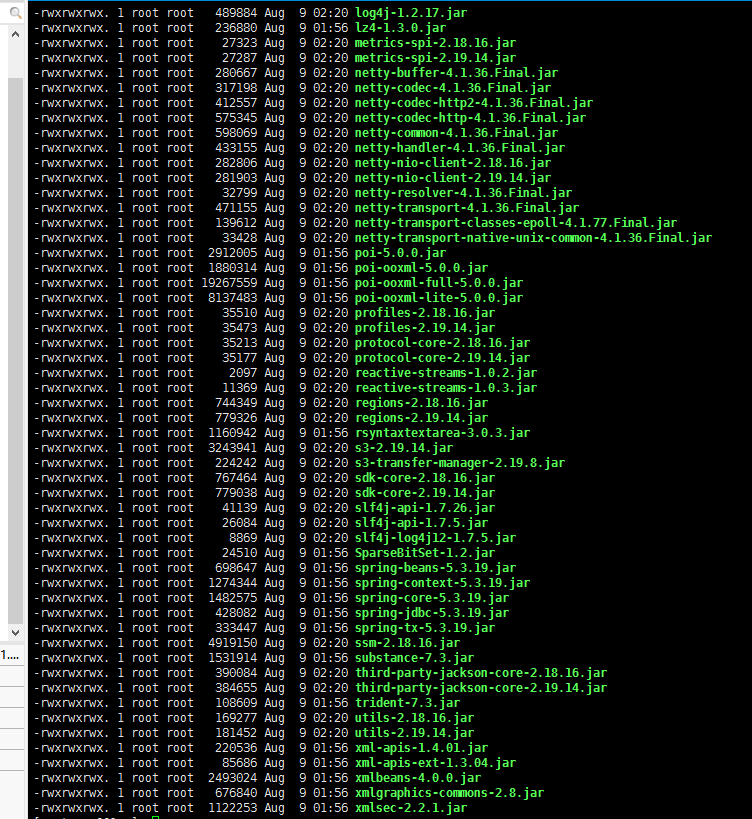

lib：QVM 加载的包文件，需将【集算器安装目录】\esProc\lib 目录下除 javax.servlet-api*.jar 之外的其他 jar 复制到【集算器安装目录】\esProc\qvm\lib 目录。如读取远程存储数据文件或脚本文件，还需将远程存储类型对应的第三方 jar 复制到【集算器安装目录】\esProc\qvm\lib，本步我们需将【集算器安装目录】\esProc\q-extlib 下 s3 目录中 jar 放至 QVM 的 lib 目录。

第十步：配置 QVM 的集算器系列号

为 QVM 配置系列号。
QVM 配置文件：【集算器安装目录】/esProc/qvm/raqsoftConfig.xml

<?xml version="1.0" encoding="UTF-8"?>
<Config Version="3">
    <Runtime>
        ...
        <Esproc>
          ...
			<serialNo>CAKSXV8GUK66X</serialNo>
          ...
        </Esproc>
        ...
    </Runtime>

</Config>

第十一步：QVM 配置

配置文件：【集算器安装目录】/esProc/qvm/conf.properties

#[customer]
cloud.start.home=
cloud.qvs.url=none
cloud.qva.url=http://192.168.1.5:8090/qva
server.port=8081
cloud.qvm.store.cachepath=
cloud.qvm.store.blocksize=
cloud.qvm.store.minfreespace=
#[system]
… …
… …

属性说明：

cloud.start.home：QVM 工作目录，缺省为【集算器安装目录】/esProc/qvm。
cloud.qva.url：QVA 应用的访问地址。
server.port：QVA 监控 QVM 时用的端口号，需与 QVA 配置中的 vmConfig 中的端口一致。
cloud.qvm.store.cachepath：记录从远程存储服务商下载用户文件的缓存目录。
cloud.qvm.store.blocksize：指定下载块的大小。
cloud.qvm.store.minfreespace：存放下载文件目录的最小空闲空间，当服务器剩余空间小于最小空闲空间时，会自动删除下载目录下的缓存文件。

第十二步：启动 QVM

启动位于【集算器安装目录】\esProc\qvm 下的 StartQVM.bat（linux 下为 StopQVM.sh）。

第十三步：QVA 中添加 QVM 实例

进入 QVA 管理页面：http://192.168.1.5:8090/qva/login.jsp

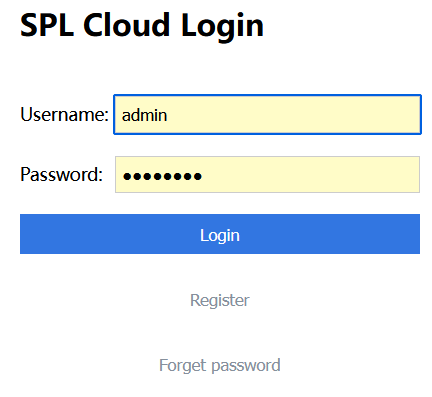

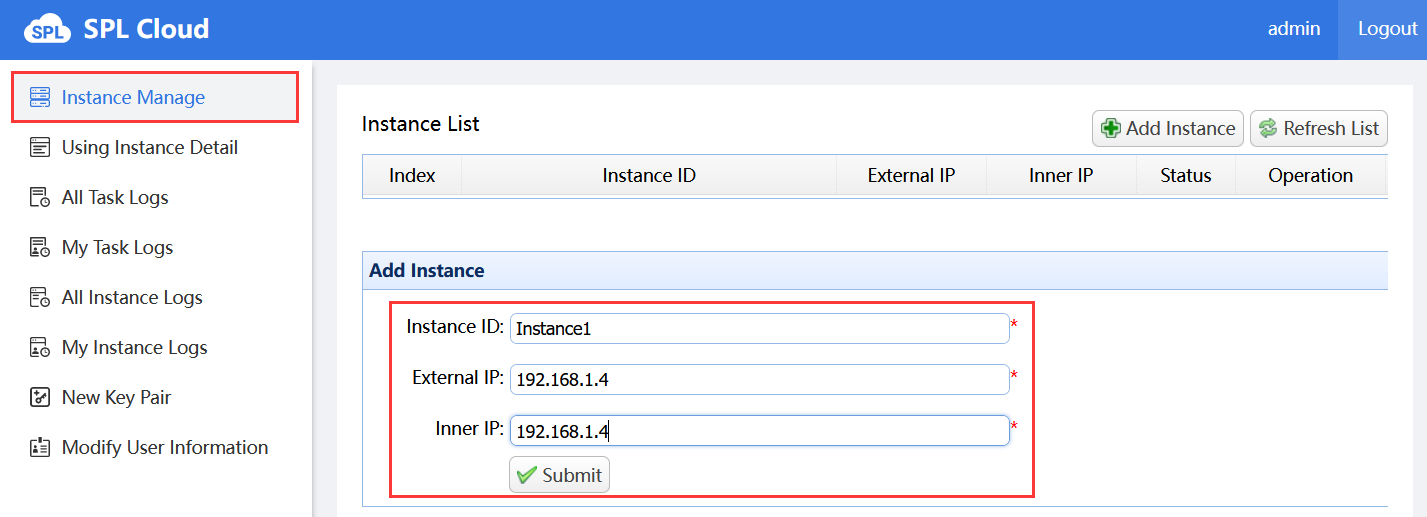

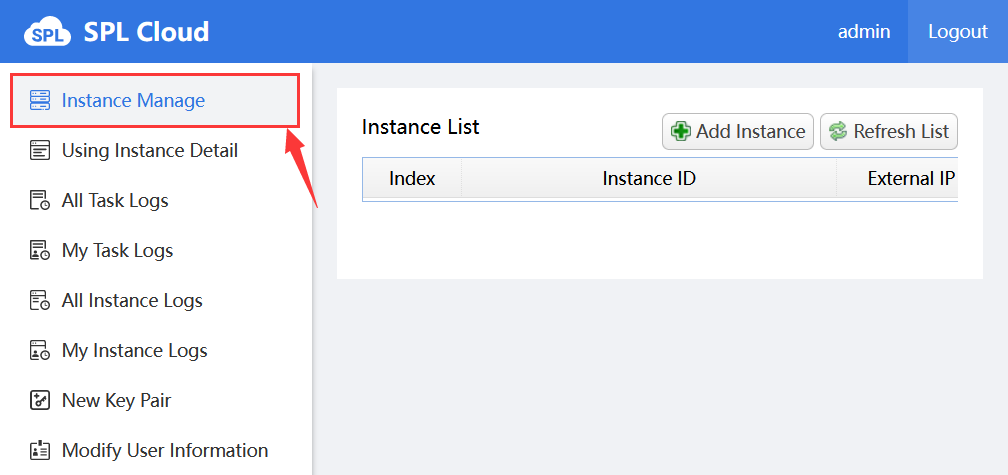

这里我们使用管理员 admin（admin 管理员默认管理密码：88888888）登录，进入 QVA 管理页面，点击实例管理，添加实例，并可通过刷新列表查看实例运行状态：

Instance ID：QVM 实例名称，QVM 实例的服务器类型为云平台虚拟机时，需将 Instance ID 与云平台实例 ID 保持一致。
External IP：外网 IP。【第七步：QVA 配置】中 type 为 local 时外部 IP 有效，其他云平台类型时可忽略本属性设置。
Inner IP：内网 IP

输入【第十二步：启动 QVM】中启动的 qvm 实例，点击“Submit”。

公有云模式时会动态启停 QVM，保持一定比例闲置 QVM，QVM 的启停比例设置可参考【第七步：QVA 配置】中的 vmMonitor 说明。
私有云模式时不需要动态启停，所有 QVM 处于启动状态。

更多关于 QVA 管理页面的菜单使用可参考以下介绍，如不需要则可直接跳至【第十四步 执行远程存储脚本文件】：
Using Instance Detail：使用中实例详情。

All Task Logs：查看所有任务日志。用于查看 admin 和其他用户的所有任务日志。

My Task Logs：查看我的任务日志。用于查看当前登录用户的任务日志。

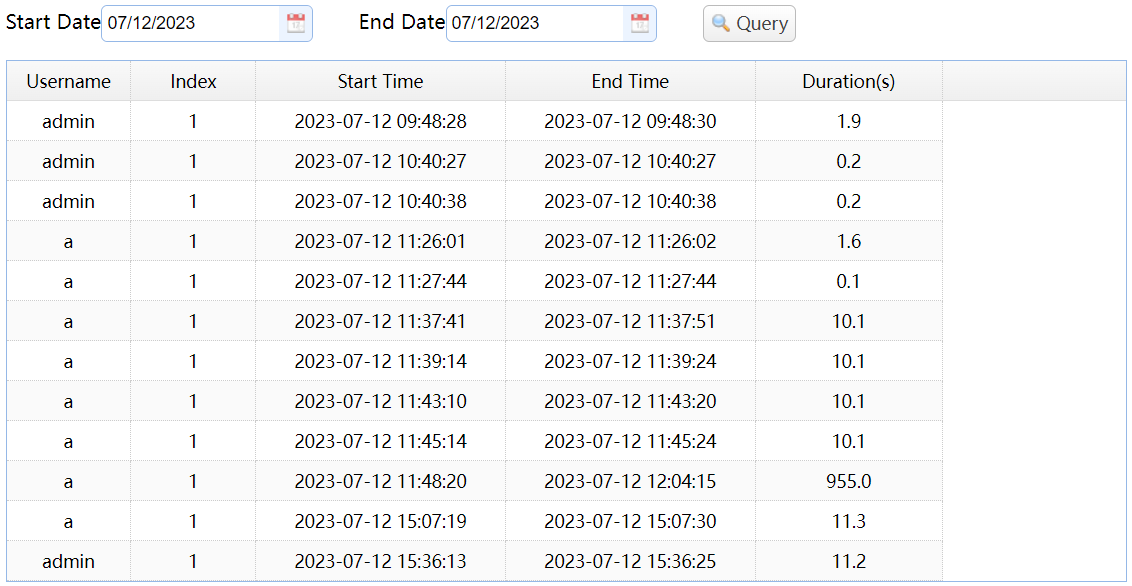

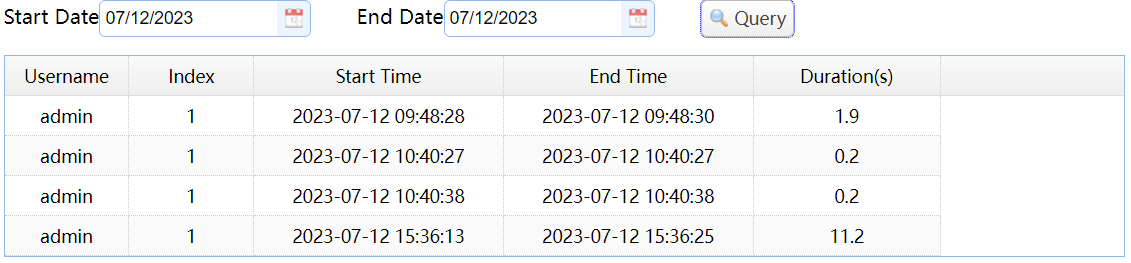

All Instance Logs：查看所有实例日志。用于查看 admin 和其他用户的所有实例日志。

My Instance Logs：查看我的实例日志。用于查看当前登录用户的实例日志。

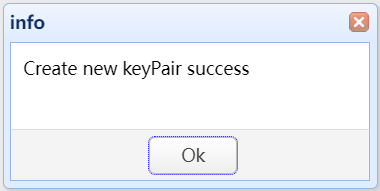

New Key Pair：管理员生成新秘钥。

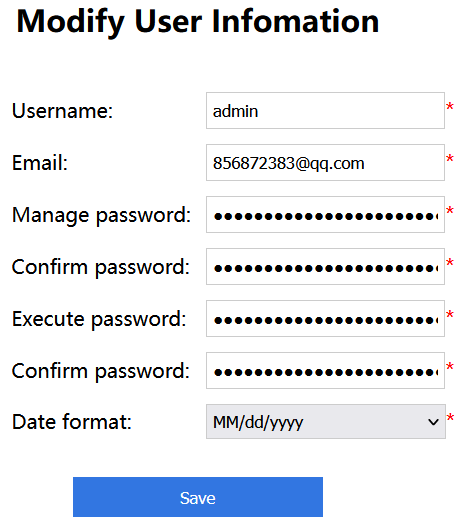

Modify User Information：修改用户信息。

如果修改的是【第六步 QVS 配置】中连接 QVA 用到的用户，那么 qvsConfig.xml 配置文件需要同步修改。

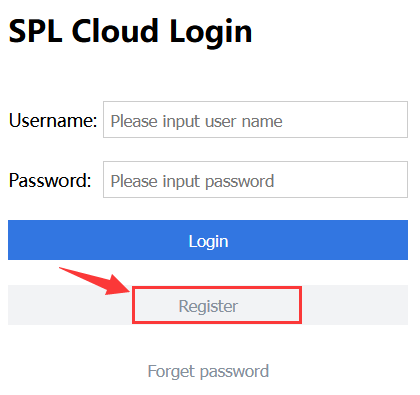

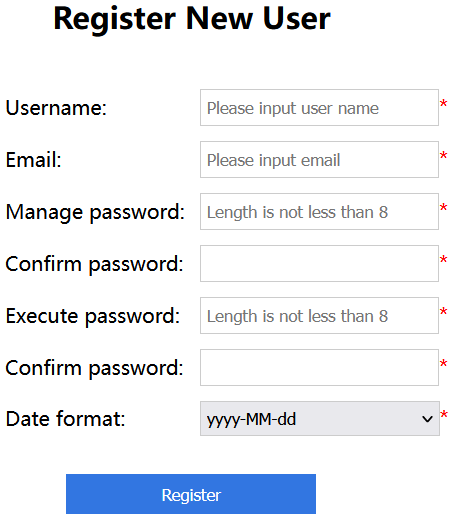

注册普通用户，可在登录页面点击 Register 按钮：

Username: 用户名
Email: 邮箱
Manage password: 管理密码
Confirm password: 确认密码
Execute password: 执行密码。可用于 qvsConfig.xml 中配置 QVA 密码。
Confirm password: 确认密码
Date format：日期格式，需与当前 QVA 应用中显示的日期控件格式保持一致。用于实例管理中的日期显示和解析。

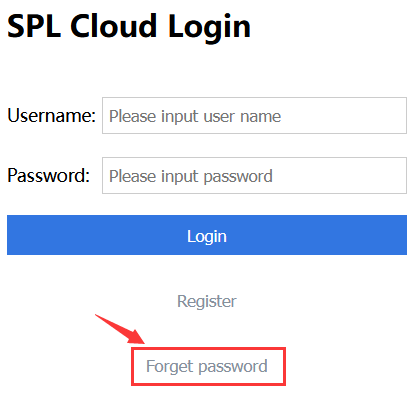

忘记用户密码，可在登录页面点击 Forget password 按钮，系统自动给用户注册邮箱（qvaConfig.xml 中设置的 sendMail）中发一封激活邮件，激活链接有效期为 15 分钟，用户点击邮件中的 url 登录进管理页面，点击修改用户信息重新设置密码。

第十四步：执行远程存储脚本文件

通过上述步骤已完成 QVS、QVA 和 QVM 部署，接下来我们通过在 IDE 中调用远程存储脚本文件，由 QVS 向 QVA 发送计算任务，QVA 响应任务后分配 QVM 实现云计算。

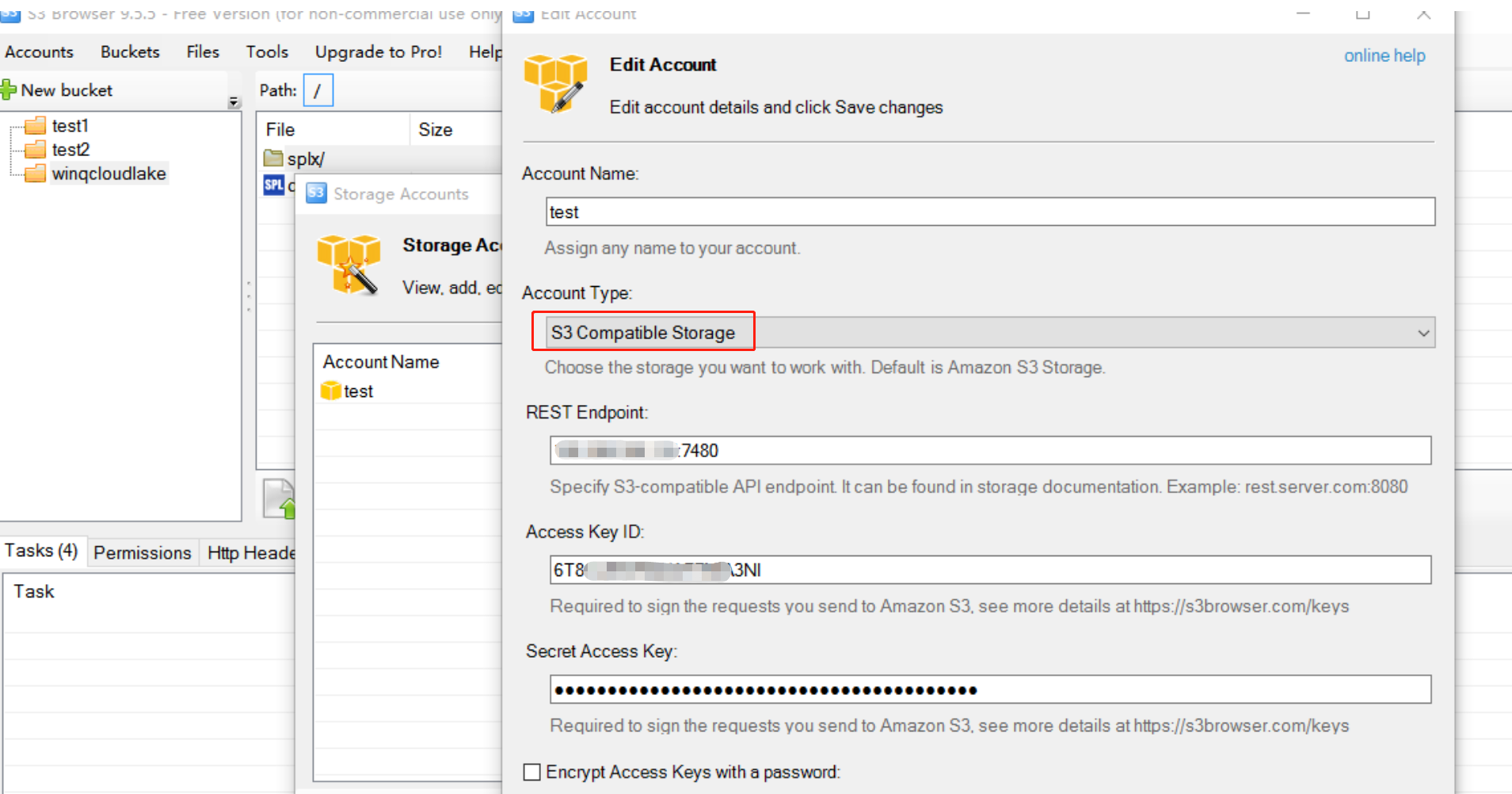

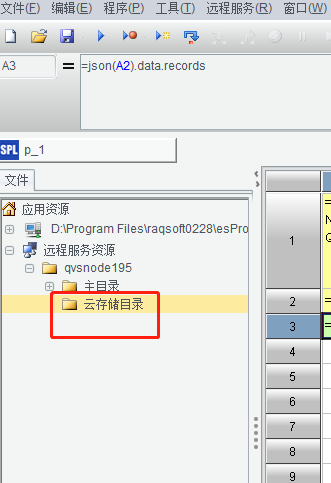

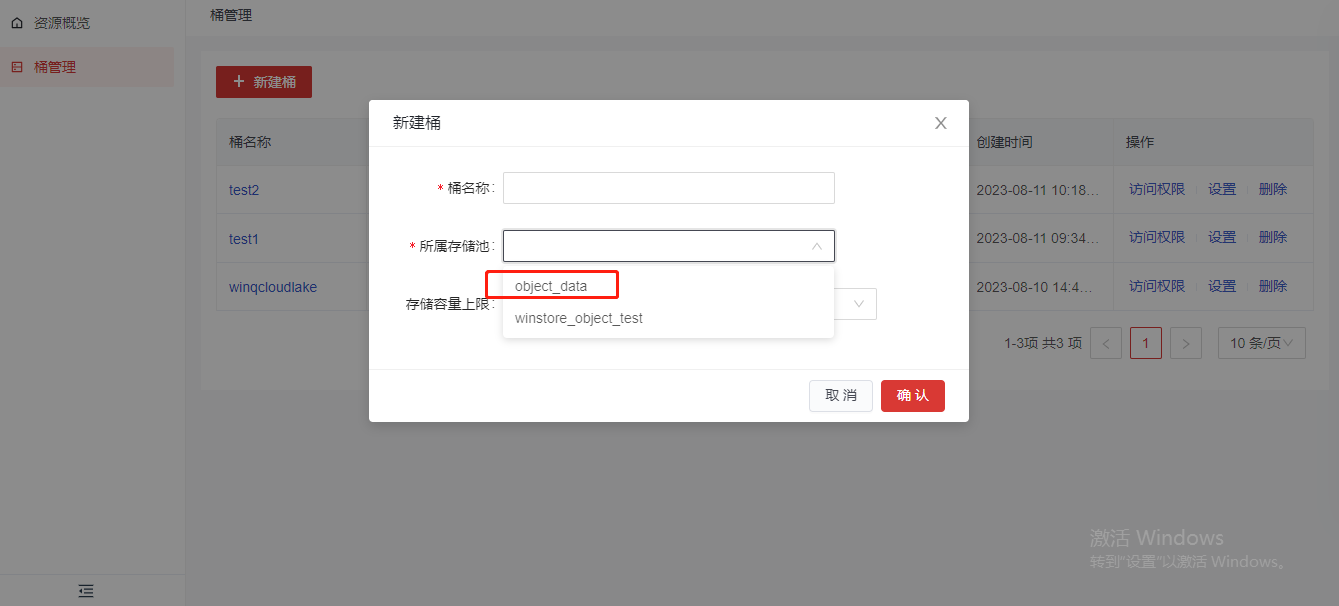

（1）使用远程调试将脚本文件（totalScore.splx）、数据文件（score.ctx）上传至 S3 远程存储的 slntest1 存储桶中，远程存储的配置可参考 qvsConfig.xml。
脚本文件内容如下：

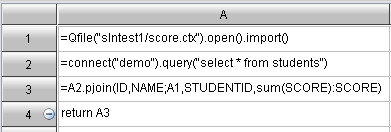

totalScore.splx：

计算每个学生的总分，返回查询结果。
score.ctx：

（2）配置数据源
将【集算器安装目录】\common\jdbc 下的 hsqldb-***.jar 数据源驱动 jar 拷贝到 QVM 应用的【项目目录】\lib 中。
在 QVM 应用的【项目目录】\raqsoftConfig.xml 中配置数据源如下：

<DBList>
<DB name="demo">
<property name="url" value="jdbc:hsqldb:hsql://127.0.0.1/demo" ></property>
<property name="driver" value="org.hsqldb.jdbcDriver" ></property>
<property name="type" value="13" ></property>
<property name="user" value="sa" ></property>
<property name="password" ></property>
<property name="batchSize" value="1000" ></property>
<property name="autoConnect" value="true" ></property>
<property name="useSchema" value="false" ></property>
<property name="addTilde" value="false" ></property>
<property name="dbCharset" value="UTF-8" ></property>
<property name="clientCharset" value="UTF-8" ></property>
<property name="needTransContent" value="false" ></property>
<property name="needTransSentence" value="false" ></property>
<property name="caseSentence" value="false" ></property>
</DB>
</DBList>

如果需要设置其他数据库，也可以参考以上两个操作进行配置。
注意： 连接数据源时需将对应的数据库驱动包放在 QVM 能够加载到的类路径下。集算器安装包中自带的 demo 数据源所连的内置数据库类型为 HSQL，驱动为 hsqldb-2.7.3-jdk8.jar，驱动存放位置为：【集算器安装根目录】\common\jdbc，该目录下默认带有 Oracle、MySQL、SQL Server 等常用类型数据库驱动，用户可以根据实际需要自己放置对应的驱动。

（3）启动数据库
在 QVM 服务器的【集算器安装目录】\esProc\bin 中启动 startDataBase.bat（linux 下启动 startDataBase.sh）。
（4）打开企业版集算器 IDE，调用远程存储脚本文件。

A

B

1

=Qconnect("http://192.168.1.6:8090/qvs":"demoqvs",10,30)

通过第八步启动的 QVS 向 QVA 申请 QVM

2

=A1.exec@x("slntest1/totalScore.splx",100)

执行 slntest1 存储桶中的 totalScore.splx 脚本，获取返回值

可登录 QVA 管理页面，查看任务进程和完成状态。

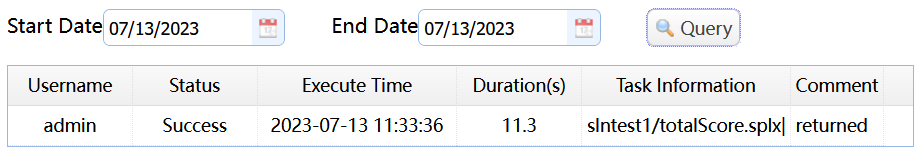

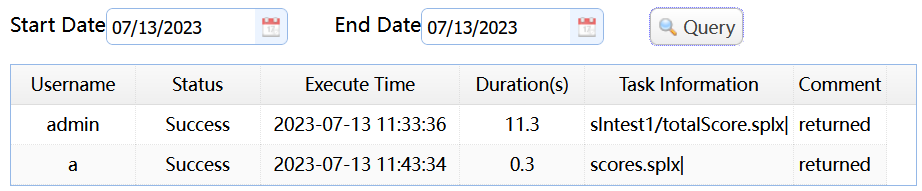

任务执行日志：

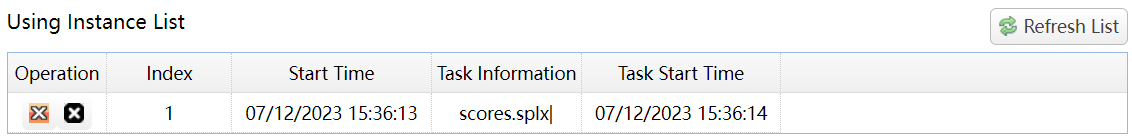

执行过程中可点击 Using Instance Detail 查看实例任务进程。
在云服务中使用函数不仅能对远程存储中的文件做上传、下载、删除等操作，还可以在 QVS 设置全局变量或者通过 QVS 实现全局锁，更多关于函数的用法请参考集算器在线文档【函数参考】。

云平台特殊配置

Google Computer Engine

1，服务器类型：GCE，地址书写格式：
{“credentials”:“scudata-891de5fb1bc3.json”,“project”:“scudata”,“zone”:“us-west2-a”}

2，存储服务商类别：GCS，地址书写格式：
{“credentials”:"scudata-891de5fb1bc3.json"}

注：json 文件是注册 Google 账号时生成的, 文件内容是连接 Google cloud storage 的信息。如需使用 GCS 远程存储，则需要在云服务中部署 json 文件，支持绝对路径、相对路径。QVS 使用远程存储时，credentials 配置相对路径时相对 qvs\WEB-INF\home；QVA 使用远程存储时，credentials 配置相对路径时相对 qva\WEB-INF\home 目录。

Network File System

1，存储服务商类别：nfs，地址书写格式：
{“hostName”:“192.168.1.3”,“rootPath”:“/mnt/share” ,“bCacheEnable”:true }

bCacheEnable：启用缓存，缺省为 false 无缓存，仅支持私有模式

Microsoft Azure

1，存储服务商类别：azure，地址书写格式：
{“accountName”:“test1”,“accountKey”:“MSU9nLvFd+uasww8EtB45GzJ8eeg2FzFXhBb6lfaJ8l5kk0PVsgrc1KUyQN+tj3JyazSkutHuxKL+AStMuU3UA==”,“endPoint”:“core.windows.net”,“protocol”:“https”}

Hadoop Distributed File System

1，存储服务商类别：hdfs，地址书写格式：
{“urlName”:“hdfs://192.168.1.23:9000/”,“userName”:“root”, “rootPath”:“/hdfs”,“bCacheEnable”:true}

urlName/userName：hdfs url/ 用户名
rootPath：设置根目录，方便读取远程存储文件时使用相对路径
bCacheEnable：启用缓存，缺省为 false 无缓存，仅支持私有模式

Object Storage Service

1，存储服务商类别：oss，地址书写格式：
{“accessKey”:“LTII5tRgzS8Ns2arNpjU73Wt”,“secretKey”:“4dSAtbejF6arKpfJjUAxhO26JGaytM”,“endPoint”:“http://oss-cn-beijing.aliyuncs.com”}

Mount

1，存储服务类别：Mount，地址书写格式：
{“rootPath”:“/mnt”}
rootPath：设置根目录，读取远程存储文件时使用的路径

云服务(2) QVS(1) QVM(1) QVA(1) nfs(1) gcs(1)
