SPL 不仅可以做数据准备和计算，还可以调用润乾报表的外部库来生成有格式要求的报表

外部库环境配置

• 设计器下载及安装

  润乾官网下载报表设计器，解压缩后直接安装，安装后自带试用授权，如需其他版本授权，可以在官网申请。

• 配置外部库

  在 SPL【安装根目录】\esProc\ 下新建 extlib\Report5Cil 目录（也可以将 Report5Cil 放到其他目录下，在 SPL 工具中设置时能找到相应目录就行）

  将报表设计器【安装根目录】\report\lib 下的 jboss-servlet-api_3.1-1.0.0.jar 复制到 SPL 新建的 Report5Cil 中

  在报表设计器【安装根目录】\report\web\webapps\demo\WEB-INF\lib 中找到如下 jar 包：

  esproc-ext-********.jar（* 代表不同版本发布日期）

  htmlparser-1.6.jar

  pdfbox-1.8.14.jar

  mail-1.4.4.jar

  raqsoftReport.jar

  scu-report5-cli-2.10.jar

  将上述 jar 包复制到 SPL 新建的 Report5Cil 中

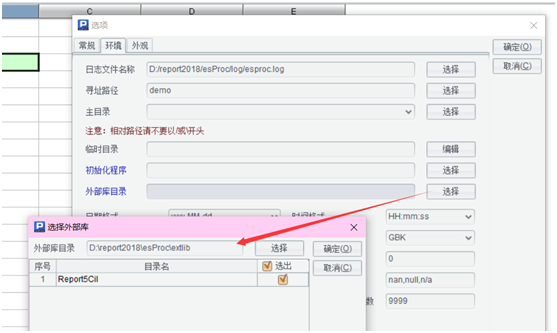

  启动集算器，在菜单栏中选择【工具】-【选项】-【环境】，进入如下界面：

  确定后重启集算器

  报表设计器【安装根目录】\report\config 下的 raqsoftConfig.xml，该文件中可以配置数据源连接、报表模板根目录等信息。本文例子使用 SPL 安装后自带的配置文件（【SPL 根目录】\config 下的 raqsoftConfig.xml），配置可不做更改。如需要个性化设置，则将报表设计器自带的 raqsoftConfig.xml 放到本机其他目录进行修改，然后 SPL 中读取配置文件时读取新的配置文件就行。

案例

• 数据结构

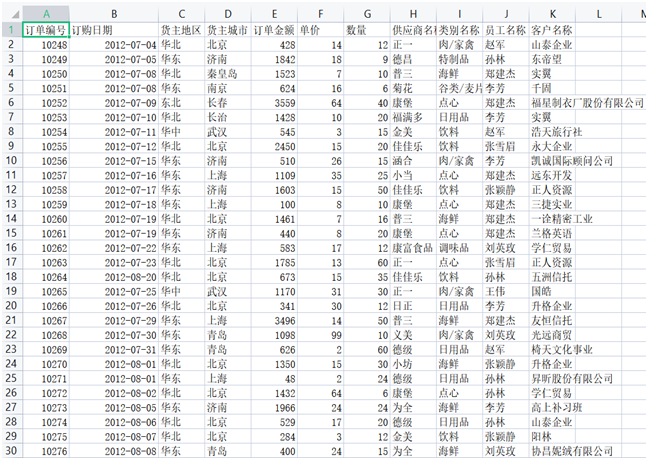

  先看下数据来源，数据源存储在《订单信息.xlsx》中，里边记录了订单信息数据，如下图：

  要求从这个 Excel 中取数生成各类复杂格式报表，将该 Excel 放到 F 盘。

  注：本文中所涉及到的 Excel 数据文件、报表文件均放到了 F 盘，实际使用时可以根据自身情况自行设置，只需要在报表设计、SPL 读取所涉及到的目录的地方根据实际需要进行替换就行。导出的报表结果放到了 D 盘，用于方便查看，同样可以改成目录。

动态样式行式报表

• 需求

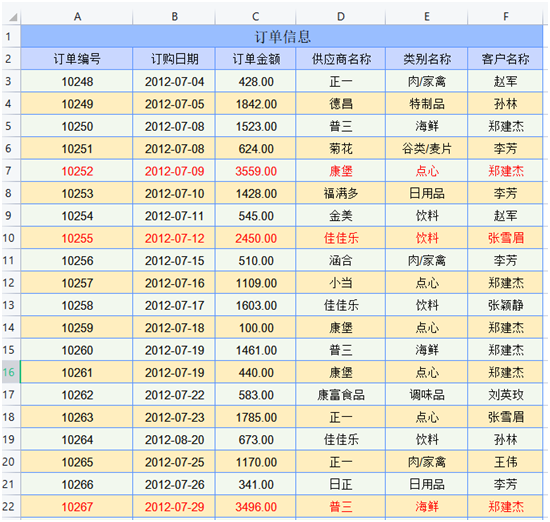

  从《订单信息.xlsx》取出数据以列表方式呈现，要求数据区域单元格背景色隔行异色、并且将订单金额超过 2000 的数据行用红色字体标出，结果如下：

• 报表设计

  数据集设置

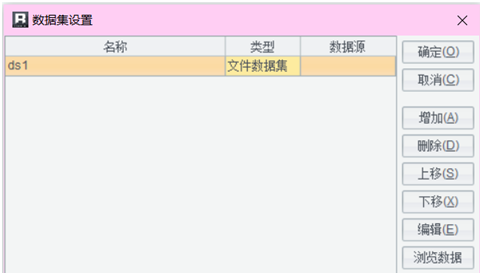

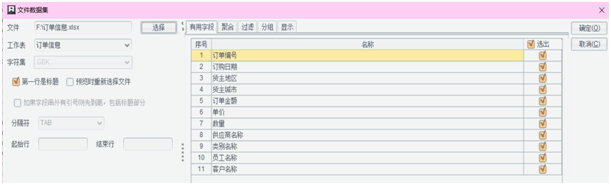

  新建数据集，数据集类型“文件数据集”，文件选择《订单信息.xlsx》

  数据集名称这里用默认的 ds1，在报表模板设计时单元格表达式通过这个名称从数据集中取数，并且在 SPL 脚本中进行数据替换时也是根据这个数据集名称进行替换。

  注：报表支持多数据集，这里可以增加多个数据集设置。下述其余案例数据集设置方式相同均是相同设置方式。

  报表模板设计

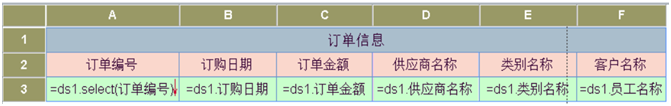

  报表第三行是数据扩展区域，在第三行单元格的背景色表达式中写入公式：if(row()%2==0,-4417,-853778)，该公式判奇偶行来返回不同的颜色值，在第三行的前景色表达式中写入公式：if(C3>2000,-65536,-16777216)，判断如果订单金额大于 2000 则设置前景色为红色（前景色和背景色属性是每一个单元格的属性，所以要在第三行所有单元格的前景色和背景色表达式中写入表达式）。

  报表文件保存到 F 盘，命名为 "订单明细.rpx"。

• 编写 SPL 脚本

  	A	B
  1	=file("F:/ 订单信息.xlsx").xlsimport@t()	// 读入 excel 数据
  2	>report_config("config/raqsoftConfig.xml")	// 读取配置文件信息
  3	=report_open("F:/ 订单明细.rpx")	// 读取报表文件
  4	=report_run(A3;A1:"ds1")	// 将 A1 中的数据作为报表中 ds1 数据集的结果
  5	=report_exportXls@x(A3,"D:\ 订单明细.xlsx")	// 导出 excel 文件

  A1：=file("F:/ 订单信息.xlsx").xlsimport@t()，读取 F 盘下的订单信息.xlsx 并通过 xlsimport 函数将其转换成 SPL 中的序表，@t 参数表示 Excel 第一行为字段名称。

  注：本例中报表设计时和 SPL 读取用的同一个 Excel 文件，实际使用时，两个文件可以不同，报表设计时主要读取 Excel 的结构来制作报表，SPL 中读取真实数据做数据注入，如要不同文件保证两个 Excel 的第一行字段名称相同。

  A2：>report_config("config/raqsoftConfig.xml") 读取配置文件信息，此处使用相对路径（相对于 SPL 安装根目录），也可以使用绝对路径。

  A3:=report_open("F:/ 订单明细.rpx")，读取报表文件，这里可以用绝对路径，如在 raqsoftConfig.xml 配置报表模板根目录的话，将报表文件放到配置文件所指定位置，此处可以直接使用报表名称。

  A4：=report_run(A3;A1:"ds1")，运算报表，A1 是读取 Excel 生成的序表结果，ds1 是报表设计时定义的数据集名称，报表运算时会用 A1 的序表结果替换报表中的 ds1 数据集。

  注：SPL 中运算报表时可以进行数据集数据的替换，报表设计时 ds1 数据集、SPL 中 A1 的序表两个数据来源可以任意设置，只要保证两方数据结构相同就行（字段名称、数据类型）。

  A5：=report_exportXls@x(A3,"D:\\ 订单明细.xlsx")，将结果生成 Excel 文件放到 D 盘（可以指定其他位置），此处也可以生成 pdf 以及 html 文件，按照实际需要使用相应的函数就行。

• 查看结果

  打开 D 盘下的订单明细.xlsx 查看结果：

分组带明细及统计

• 需求

  从《订单信息.xlsx》取数，要求结果按照地区、城市进行分组统计，列出明细数据，并按照地区、城市对订单金额做汇总统计生成如下 Excel 文件：

• 报表模板设计

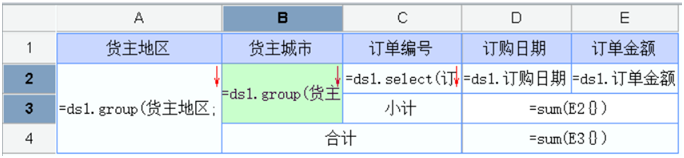

  前两列按照地区、城市分组扩展，设置合并单元格，C3 单元格通过 select 函数以列表方式取数扩展，D3、D4 单元格中对订单金额进行汇总操作。报表命名为 "汇总统计.rpx"。

• 编写 SPL 脚本

  	A	B
  1	=file("F:/ 订单信息.xlsx").xlsimport@t()	// 读入 excel 数据
  2	>report_config("config/raqsoftConfig.xml")	// 读取配置文件信息
  3	=report_open("F:/ 汇总统计.rpx"))	// 读取报表文件
  4	=report_run(A3;A1:"ds1")	// 将 A1 中的数据作为报表中 ds1 数据集的结果
  5	=report_exportXls@x(A3,"D:\ 汇总统计.xlsx")	// 导出 excel 文件

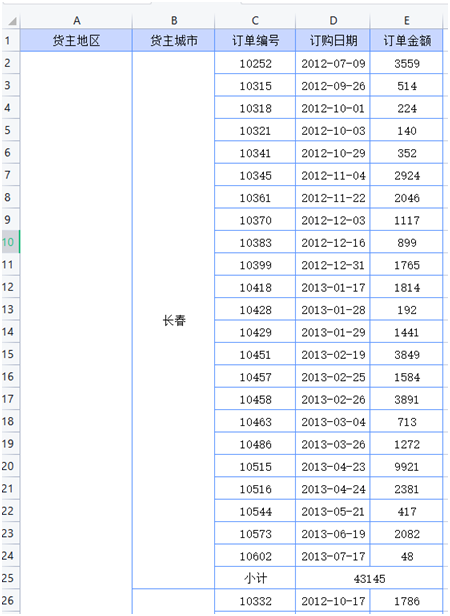

• 查看结果

固定格式带扩展

• 需求

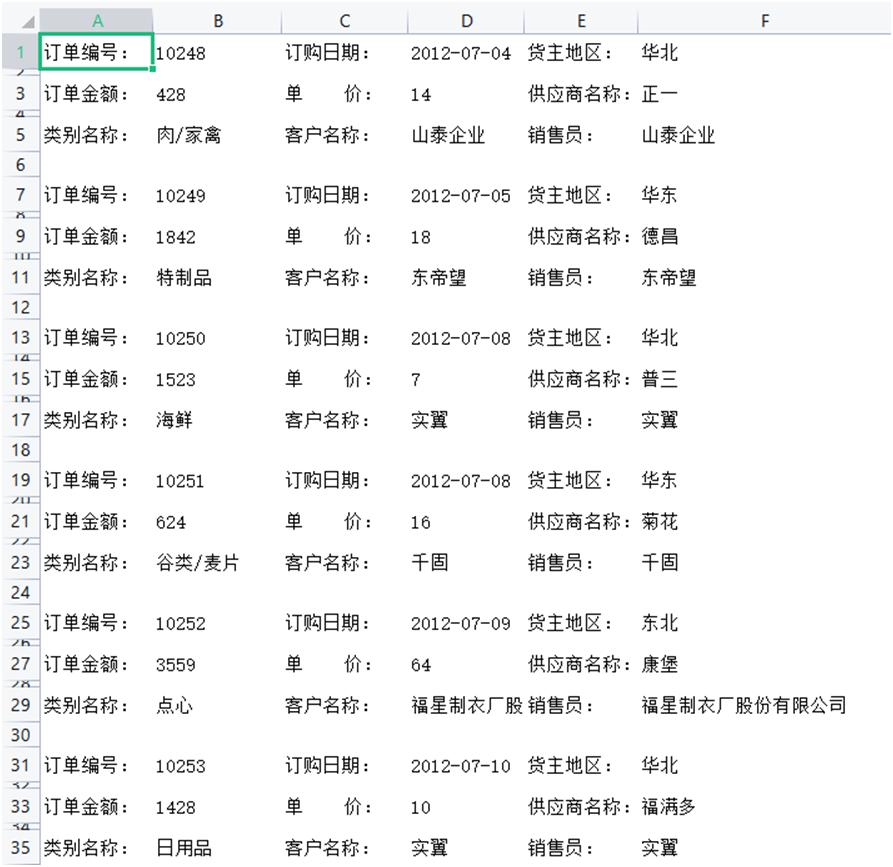

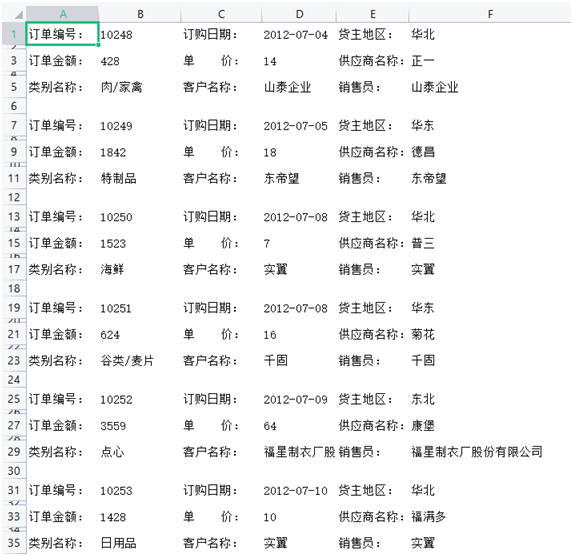

  以卡片形式展示订单信息，方便导出 excel 的后的套打操作，并且按照订单编号进行循环能够实现批量打印，结果如下：

• 报表模板设计

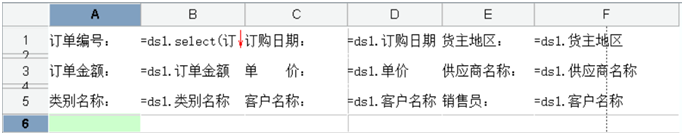

  B1 单元格按照订单编号扩展，然后将 A 列所有单元格的左主格设成 B1。报表命名为“订单打印.rpx”。

  注：本例订单信息打印可以批量打印在空白纸张上，所以位置要求不用太过精确，如支票等带格式纸张打印，那么可以先将纸张扫描成图片，在报表中将图片做为背景图插入，按照图片格式去设置各个单元格的具体位置，能够实现带格式纸张的精确打印。

• 编写 SPL 脚本

  	A	B
  1	=file("F:/ 订单信息.xlsx").xlsimport@t()	// 读入 excel 数据
  2	>report_config("config/raqsoftConfig.xml")	// 读取配置文件信息
  3	=report_open("F:/ 订单打印.rpx")	// 读取报表文件
  4	=report_run(A3;A1:"ds1")	// 将 A1 中的数据作为报表中 ds1 数据集的结果
  5	=report_exportXls@x(A3,"D:\ 订单打印.xlsx")	// 导出 excel 文件

• 查看结果

交叉分片

• 需求

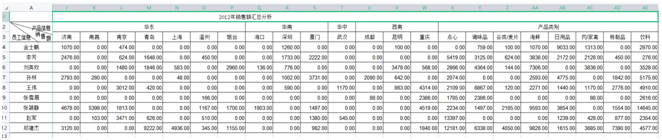

  从多个维度对订单金额进行汇总统计，要求纵向按照员工维度、横向按照地区、产品类别两个维度分片统计，并且按照年份循环，每年的数据保存到单独的 Excel 文件中，形成如下结果：

• 报表模板设计

  增加参数

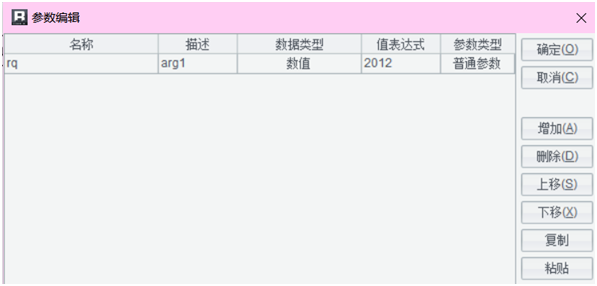

  报表中增加参数 rq，用于接收年份参数：

  报表模板设计

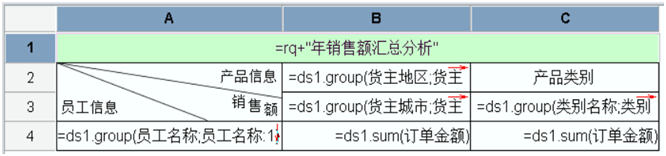

  A4 按照员工名称纵向扩展，B 列按照货主地区、货主城市横向分组扩展，C 列按照类别横向分组扩展，B4、C4 对订单金额汇总。

  报表命名为 "汇总分析.rpx"。

• 编写 SPL 脚本

  	A	B	C
  1	=file("F:/ 订单信息.xlsx").xlsimport@t()	// 读入 excel 数据
  2	>report_config("config/raqsoftConfig.xml")	// 读取配置文件信息
  3	=report_open("F:/ 汇总分析.rpx")	// 读取报表文件
  4	[2012,2013,2014,2015]	// 设置年份循环列表
  5	for A4	// 按照年份循环
  6		=A1.select(year( 订购日期)==A5)	// 对数据按照年份过滤
  7		=report_run(A3,A5:"rq";B6:"ds1")	// 计算报表，将 B6 过滤后的数据传入 ds1 数据集，并将年份传递给 rq 参数
  8		=report_exportXls@x(A3,"D:/ 汇总分析 /"+string(A5)+"年汇总分析.xlsx")	// 将结果保存到 D 盘子目录汇总分析下，文件命名前增加年份
  9		=report_exportPdf(A3,"D:/ 汇总分析 /"+string(A5)+"年汇总分析.pdf")	// 生成 pdf 文件

  A4：[2012,2013,2014,2015]，设置循环列表，此处可以手动设置列表，也可以通过 SPL 函数返回个序列以实现动态设置。

  A5：for A4，按照 A4 的值进行循环，循环体内，通过 A5 可以获取每次循环对应的 A4 的值。

  B6：=A1.select(year( 订购日期)==A5)，通过 select 函数对序表 A1 进行过滤，循环取出对应年份的数据，year 函数为取日期格式的年份。

  B7：=report_run(A3,A5:"rq";B6:"ds1")，将 B6 过滤后的序表传递给报表中的 ds1 数据集，将循环 A5 的年份传递给报表中定义的参数 rq 的值。

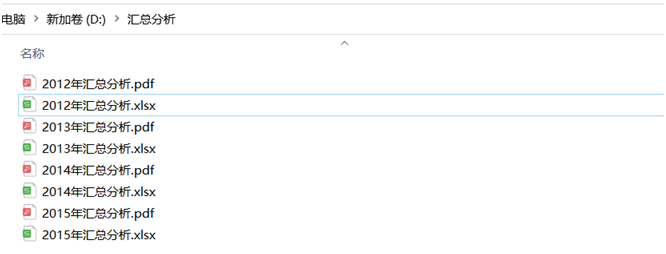

• 查看结果
