润乾报表里做进度图表

甘特图

甘特图通过条状图来显示项目、进度和其他时间相关的系统进展的内在关系随着时间变化的情况。其中,横轴表示时间,纵轴表示活动(项目)。线条表示在整个期间上计划和实际的活动完成情况。甘特图可以直观地表明任务计划在什么时候进行,及实际进展与计划要求的对比。管理者由此可以非常便利地弄清每一项任务(项目)还剩下哪些工作要做,并可评估工作是提前还是滞后,亦或正常进行。

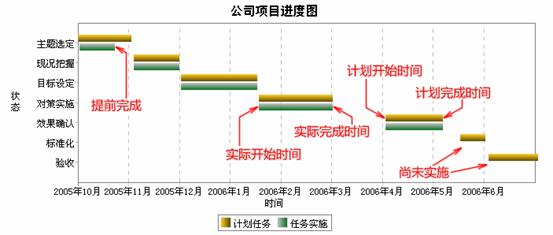

甘特图的效果如下图所示:

这个图表现了公司的某个项目的进度实施情况与预期计划的比较。

在这个图表中,横轴为时间,左侧纵轴为任务的各个阶段,图中的黄色柱代表每项任务的预计完成用时,绿色柱表示实际完成用时。

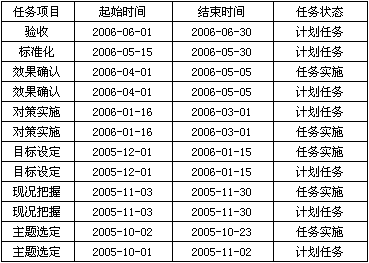

甘特图的数据与时序状态图的很类似:

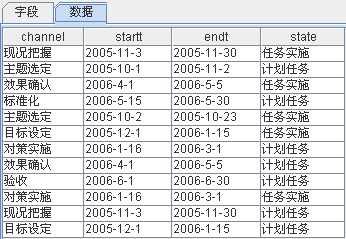

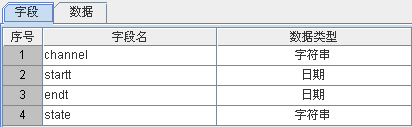

在这个示例中我们使用的是内建数据集 ds1,其结构如下:

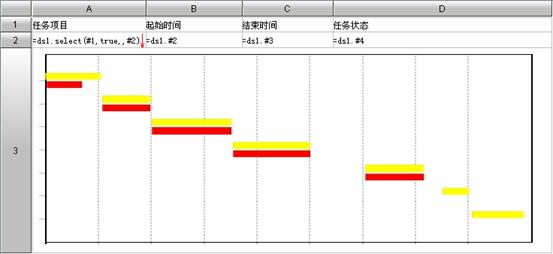

该报表的设计模板如下:

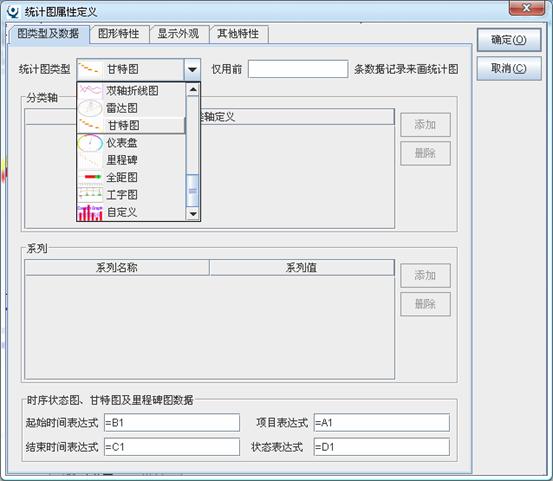

其中 1 和 2 行是不可视的。 下方的 A3 单元格中的统计图定义如下:

在甘特图的设置过程中,分类轴和系列不再可用。取而代之的是下方的“时序状态图、甘特图及里程碑图数据”组,在这里可以设置时序状态图的起始和结束时间,分类表达式即对应纵轴的值,状态表达式即对应几种状态颜色。

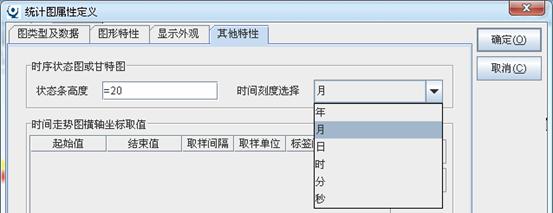

在其他特性标签页中,“时间状态图或甘特图”组已经被激活。

这里可以定义状态条的高度和横轴时间的精度。

其他属性和选项无特别之处,与一般图表相同。
