JasperReport 调用 SPL 脚本

【摘要】

集算器提供了 JDBC 驱动,可以很方便与其他报表工具集成使用。本文就 JasperReport5.6.0 开发环境为例,介绍 JasperReport 中如何调用 SPL。去乾学院看个究竟:JasperReport 调用 SPL 脚本

集成集算器 JDBC

首先将集算器 JDBC 集成到 JasperReport 设计器中,简单来说就是,将集算器 JDBC 所需的 jar 包及配置文件添加到 JasperReport 的 Classpath 中。需要注意的是,集算器 JDBC 所要求的 JDK 版本不得低于 1.6。

1. 创建配置文件

创建集算器 JDBC 必须的配置文件 raqsoftConfig.xml,可以在 [安装目录]\esProc\config 下找到,配置文件的名称不可改变。

在 raqsoftConfig.xml 文件中,配置了授权信息、集算器主路径、dfx 文件寻址路径等各类信息。我们先看下最基本的配置,即集算器授权文件配置:

<?xml version="1.0" encoding=" UTF-8"?>
< Config Version="2">
   <Runtime>
       <Esproc>
          <!--集算器授权文件配置,可以是绝对路径,也可以是相对路径,使用相对路径时是相对于类路径-->
          <license>esproc.xml</license>
          <!--试用授权文件可从润乾公司官网中下载-->
      </Esproc>
   </Runtime>
</Config>

2. 加载驱动 jar

集算器 JDBC 类似一个不带物理表的数据库 JDBC 驱动,可以把它简单的看成是一个只有存储过程的数据库。另外,集算器 JDBC 是个完全嵌入式计算引擎,已经在 JDBC 中完成了所有运算,不像数据库那样 JDBC 只是个接口,实际运算在独立的数据库服务器完成。

集算器 JDBC 需要三个基础 jar 包,都可以在 [安装目录]\esProc\lib 目录下找到:

   dm.jar             <!--集算器计算引擎及JDBC驱动包-->
   icu4j_3_4_5.jar    <!--处理国际化-->
   jdom.jar           <!--解析配置文件-->

除了以上的必需 jar,还有一些为完成特定功能的 jar 包:

比如数据库作为数据源,那么还需要相应数据库的驱动 jar 包;

要读写 Office 文件,则需要加入 poi*.jar 和 xmlbeans.jar。

要使用绘制图形功能,则需要加入 SVG 图形处理相关的 jar 包,包括 batik*.jar、js.jar、pdf-transcoder.jar、xalan-2.6.0.jar、xercesImpl.jar、xml-apis.jar、xml-apis-ext.jar。

将以上所需 jar 包添加到 Classpath 中。除了以上包,还需要将第一步中创建的配置文件 raqsoftConfig.xml 所在目录(如:D:\software2\Jaspersoft\esProc\config)添加到 Classpath 中,也可以把配置文件压缩到上述任意 jar 的根目录下。

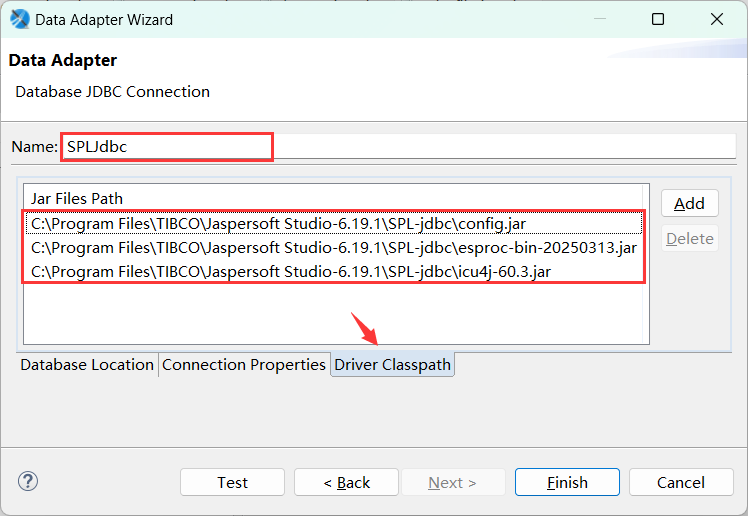

在 Tools-Options 中可以找到 Classpath 的配置,添加情况如下:

JasperReport 调用 SPL

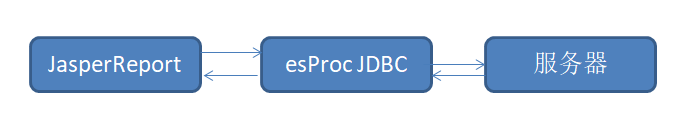

JasperReport 调用 SPL,其原理就是将集算器 JDBC 作为数据源,然后将类似 SQL 语句的集算器 SPL 语句作为数据集,从而在报表中调用 SPL 语句执行后的结果集。

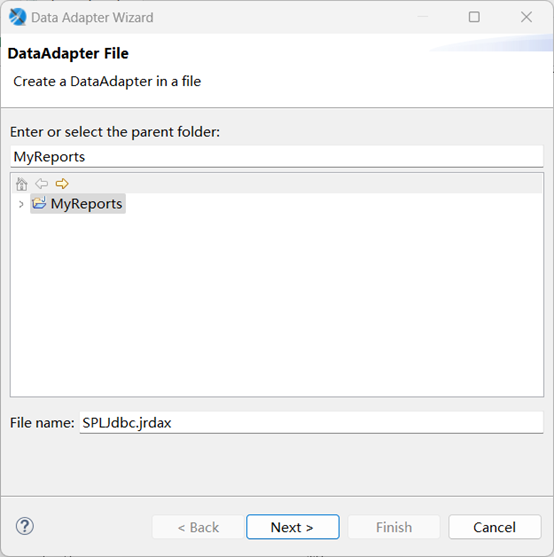

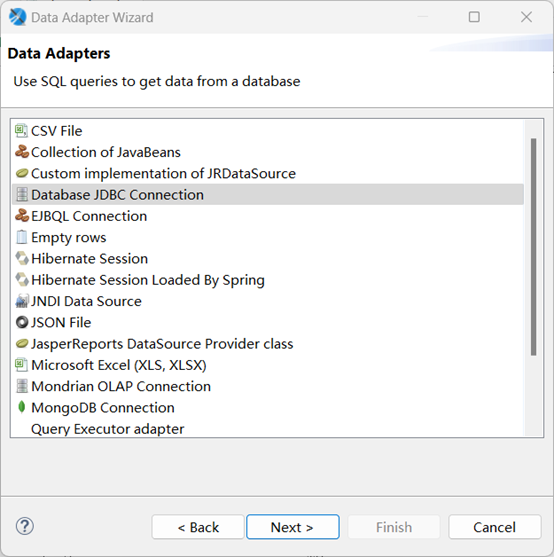

新建数据源

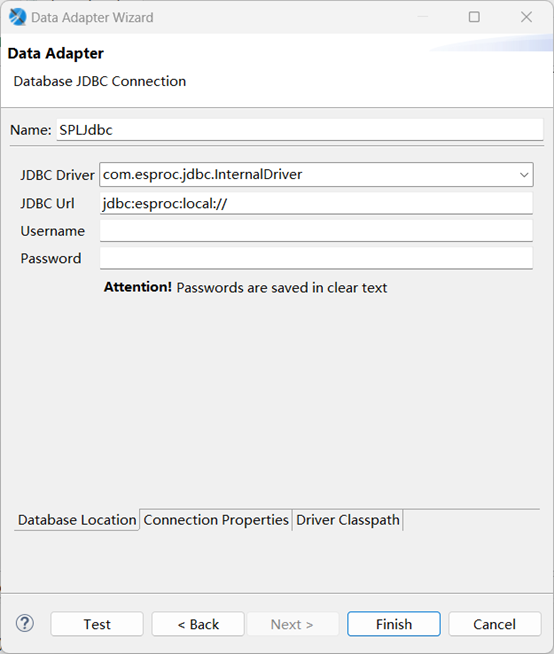

在数据源设置窗口中新增数据源 esproc,在 JDBC Dirve 中即可选择驱动类名com.esproc.jdbc.InternalDriver,填写 JDBC URL 为:jdbc:esproc:local://,用户名和密码为空。

集算器 JDBC 是个完全嵌入式计算引擎,所有运算都在这个嵌入包中完成,因而 url 为 local;它也不是完整的数据库,因而没有用户名和密码。

填写完毕后,点击 "Test" 测试连接,出现提示信息: Connection test successful! 则表示数据源连接成功,点击【Save】,数据源创建完成。

制作报表

接下来我们通过新建报表,设置不同的查询语句,了解 JasperReport 执行集算器语句的多种方式。

执行 SPL 语句

比如创建一个数据表,并添加两个字段 baseNum、square2,分别将 100 以内的自然数及其的平方值组成 100 条记录插入到数据表中,最后将表中的数据作为结果集返回。SPL 语句为:=100.new(~:baseNum,~*~:square2)。

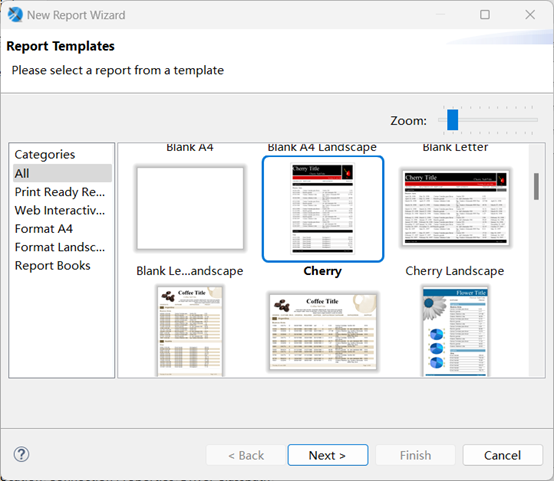

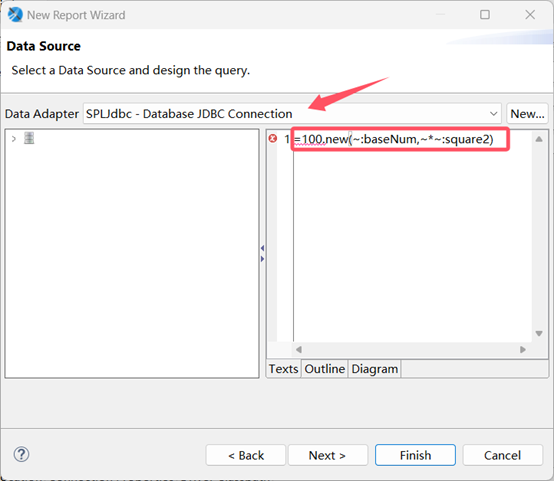

新建报表,使用 esproc 数据源,并设置查询语句,如下:

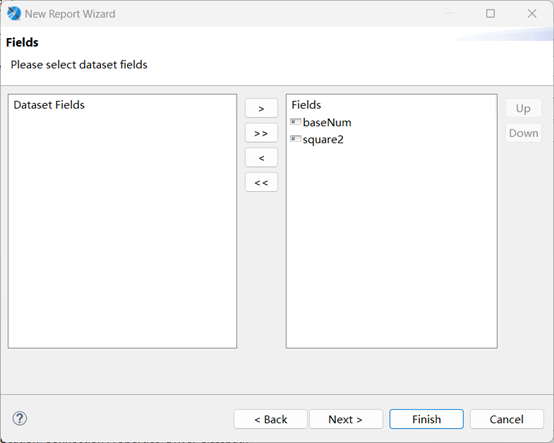

点击【next】选择所有字段

依次下一步直到【finish】。

编辑报表:

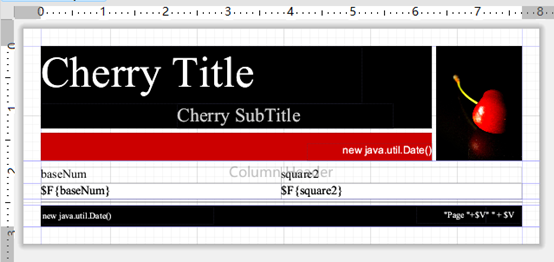

将 Fields 下所有字段拖拽到报表明细区,完成报表编辑,如下图:

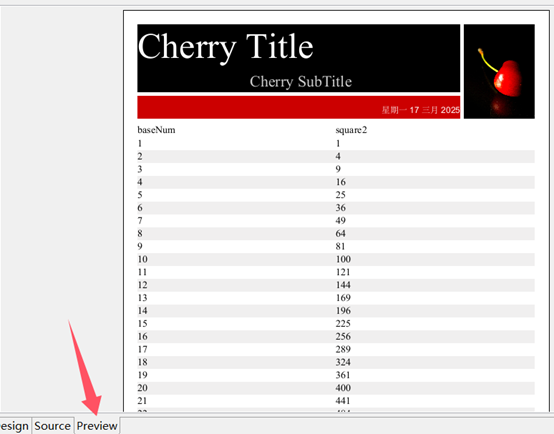

预览报表:

通过 SPL 访问本地文件

还可以通过 SPL 访问本地多种类型的文件,其中包括 txt、excel、json、csv、ctx 等。访问时可以通过绝对路径查文件位置,也可以通过相对路径查找,使用相对路径时,则是相对于配置文件中的主目录,所以,首先我们来配置下主目录:

在 raqsoftConfig.xml 文件的节点</ Esproc > 中添加以下节点:

 <!--集算器主路径,该路径为单一的绝对路径-->
<mainPath> D:\software2\Jaspersoft\esProc </mainPath>

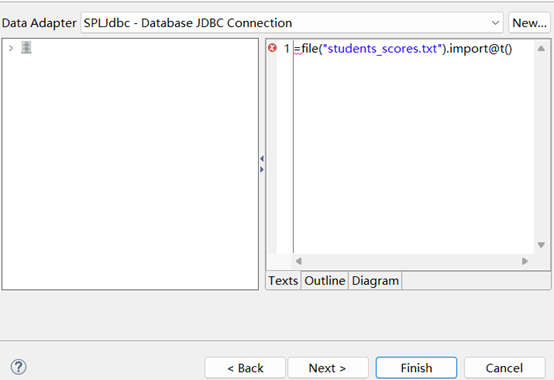

我们把要调用的文件 employee.txt 放到主目录下面,其中创建报表与数据源的操作与上例完全相同,查询语句:=file(“employee.txt”).import@t()

1png

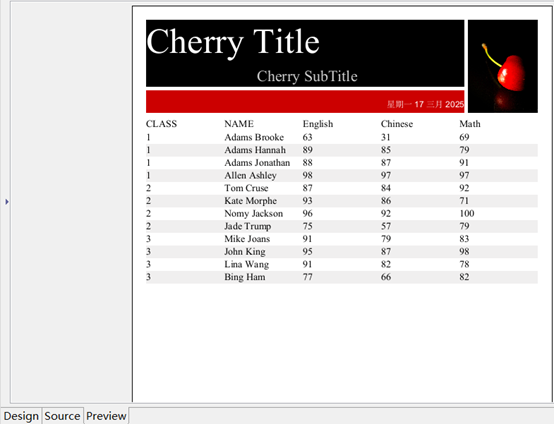

预览报表:

对于这种简单运算,还可以使用简单 SQL 语法:$()select * from employee.txt

其中 $() 表示访问本地文件系统,两种写法的结果集相同。

带参数的 SPL 语句

参数是 SQL 语句的一个重要组成部分,同样,SPL 语句也支持参数的使用,例如,像上例中,要查询 employee.txt 文件中的数据,但是要求只查询工资在 12000 到 20000 之间的记录,并根据工资升序排序:

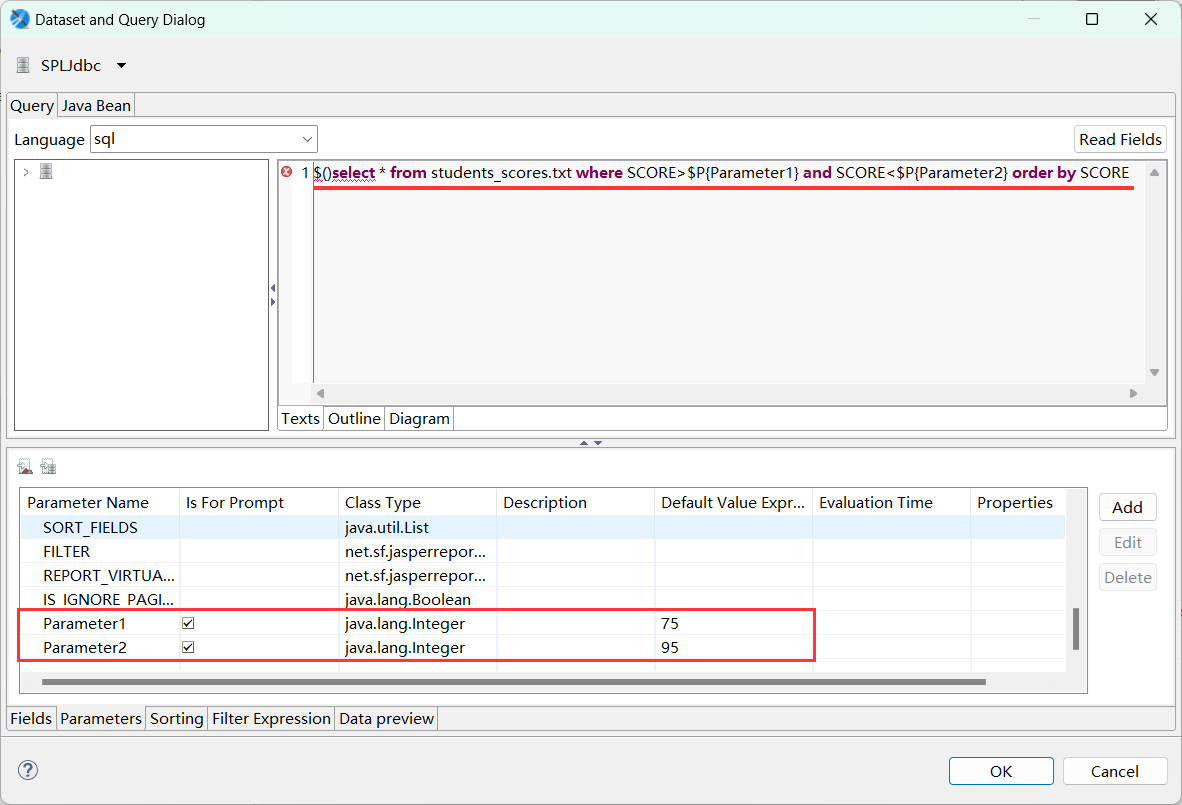

打开上例,编辑报表查询。增加两个参数 param1,param2,并设置参数的数据类型为 Integer。拖拽参数到查询语句的指定位置。查询语句:$()select * from employee.txt where SALARY > $P{param1} and SALARY<$P{param2}  order by SALARY。

预览报表:

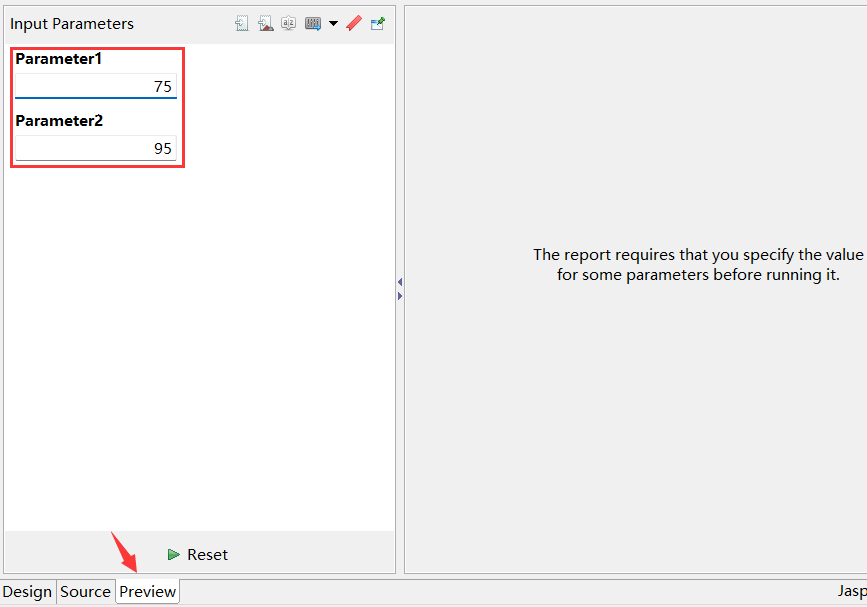

预览报表,输入参数

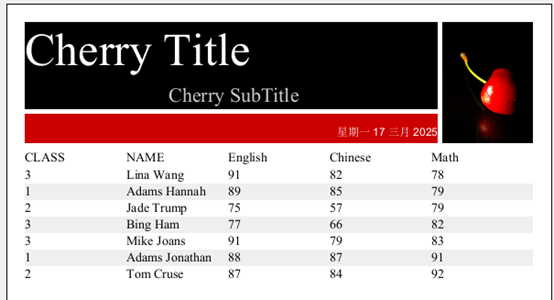

即可看到查询后结果如下:

有数据源的 SPL 语句

集算器 JDBC 既然是个数据计算引擎,那么数据来源的重要途径之一就是数据库了,JasperReport 中如何来调用带数据源的 SPL 语句呢?往下看:

JasperReport 调用带数据源的 SPL 语句之前,需要先在应用项目中添加对应的数据库驱动,然后在配置文件 raqsoftConfig.xml 中配置数据源信息,例如:调用的 SPL 语句中使用的数据源名称为 demo,数据库类型为 HSQL,那么配置如下:

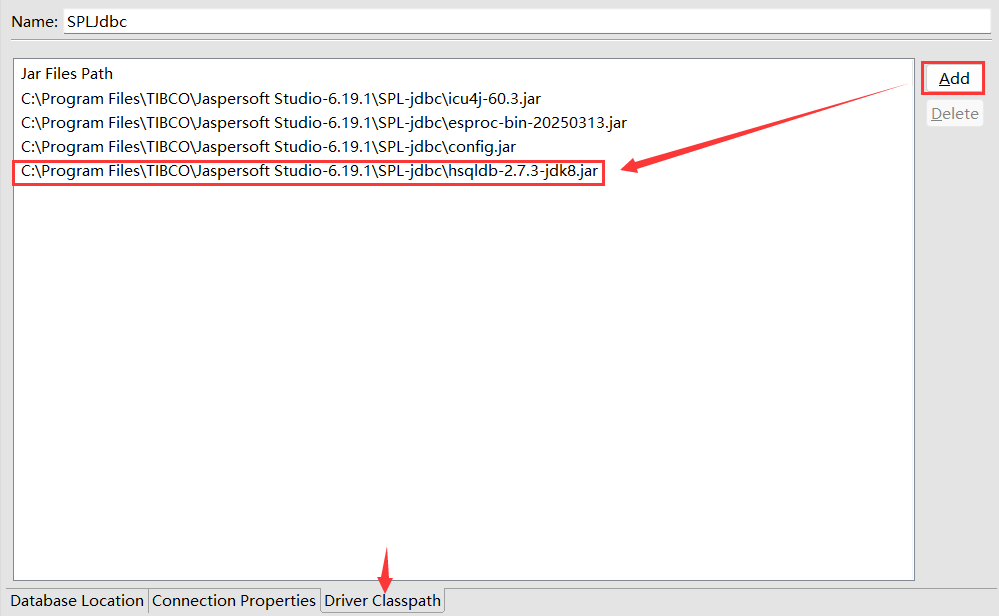

首先,将 HSQL 的数据集驱动 hsqldb.jar 添加到 Classpath 中。

其次,在 raqsoftConfig.xml 的节点中配置数据源信息

<DBList>
      <DB name="demo"> <!--数据源名称-->
              <property name="url" value="jdbc:hsqldb:hsql://127.0.0.1/demo" /> <!-- url连接-->
              <property name="driver" value="org.hsqldb.jdbcDriver" /> <!--数据库驱动-->
              <property name="type" value="13" /> <!--数据库类型-->
              <property name="user" value="sa" />  <!--用户名-->
              <property name="password" />  <!--密码-->
              <property name="batchSize" value="1000" />
              <property name="autoConnect" value="true" /><!--是否自动连接,如果设定为true,则可以直接以$开头的SQL语句来访问数据库,如果为false,则不会自动连接,使用前必须用connect(db)语句创建数据库连接 -->
              <property name="useSchema" value="false" />
              <property name="addTilde" value="false" />
              <property name="dbCharset" value="UTF-8" />
              <property name="clientCharset" value="UTF-8" />
              <property name="needTransContent" value="false" />
              <property name="needTransSentence" value="false" />
              <property name="caseSentence" value="false" />
      </DB>
</DBList>

现在我们通过 SPL 从 demo 数据源中查询 SALES 表,过滤出 SELLERID 为 3 的员工,在 2014 年 11 月 01 号到 2014 年 12 月 12 号期间的所有订单信息:

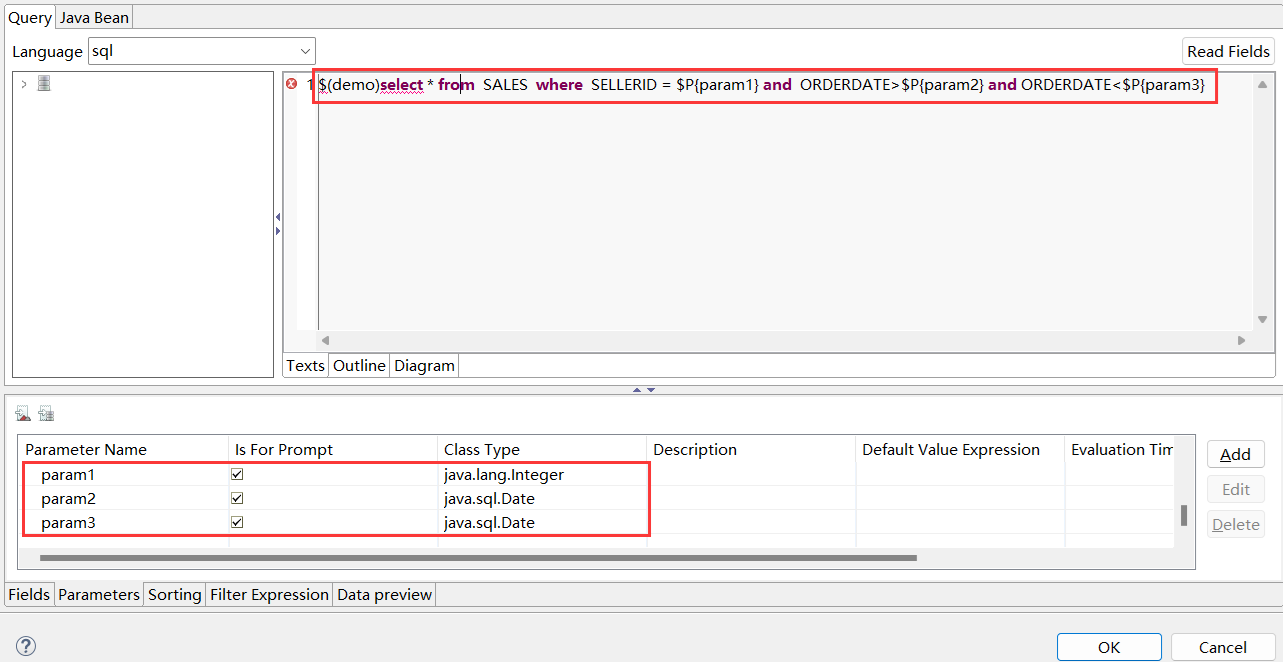

创建报表与数据源的操作可参考上面的例子,创建三个参数:param1、param2 和 param3。拖拽参数到查询语句的指定位置。查询语句:$(demo)select * from  SALES  where  SELLERID = $P{param1} and  ORDERDATE>$P{param2} and ORDERDATE<$P{param3}。

预览报表:

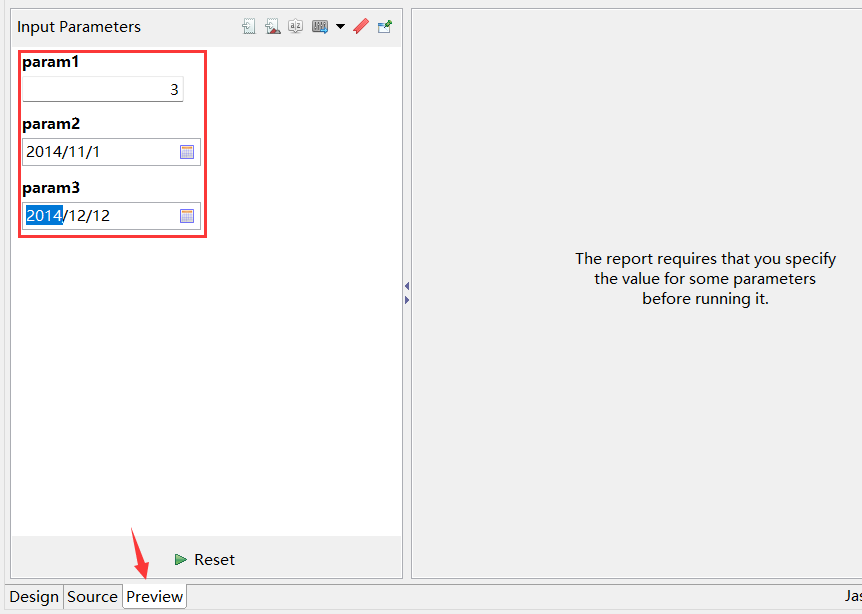

预览报表,输入参数

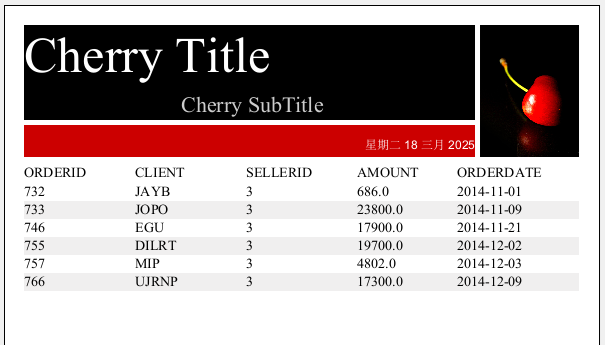

即可看到查询后结果如下:

执行 SPL 脚本

JasperReport 集成集算器 JDBC 后,除了可以直接执行单句的 SPL 语句,还可以调用更复杂的 SPL 脚本(后缀为 dfx 的文件)。

比如下面的 dfx 文件:

A B C
1 =demo.query(“select NAME as CITY, STATEID as STATE from   CITIES”) []
2 for A1 =demo.query(“select * from STATES where STATEID=?”,A2.STATE)
3 if left(B2.ABBR,1)==arg1 >A2.STATE=B2.NAME
4 >B1=B1|A2
5 return B1

SPL 脚本思路:

​循环遍历 CITIES 表记录,通过 CITIES. STATES 过滤 STATES 表,若 STATES. ABBR 首字母为参数 arg1,则将 STATES 表中的 NAME 值赋给 CITIES.STATE,并将 CITIES 表中的这条记录拼接到 B1 格中,最终返回 B1 格的结果集。

在这个网格文件中,需要从数据源 demo 中获取数据,同时使用了参数 arg1:

数据源配置方法可以参考上面的示例,网格文件保存为 city.dfx,dfx 文件可以存放在 raqsoftConfig.xml 中配置的主目录下,当 dfx 文件比较多的时候,为了便于统一维护和管理,我们还可以将 dfx 文件放到 dfx 寻址路径中,寻址路径的配置方式如下:

在 raqsoftConfig.xml 文件的 <\Esproc> 节点中,添加以下内容:

  <dfxPathList>
     <dfxPath>D:\\software2\\Jaspersoft\\esProc\\dfx</dfxPath>
  </dfxPathList>
  <!--配置dfx文件寻址路径,该路径为绝对路径,可以设置多个路径,以“;”隔开。 -->

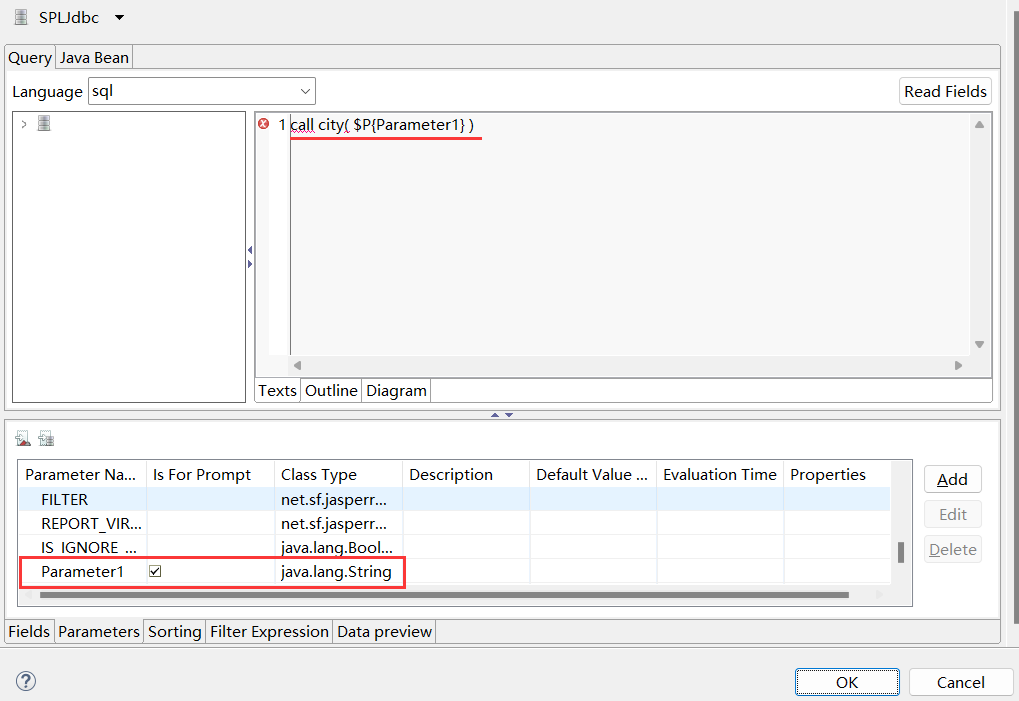

创建报表与数据源的操作可参考上面的例子,创建 1 个参数并设置参数的数据类型为 Text。拖拽参数到查询语句的指定位置。查询语句:call city($P{param1})。

预览报表:

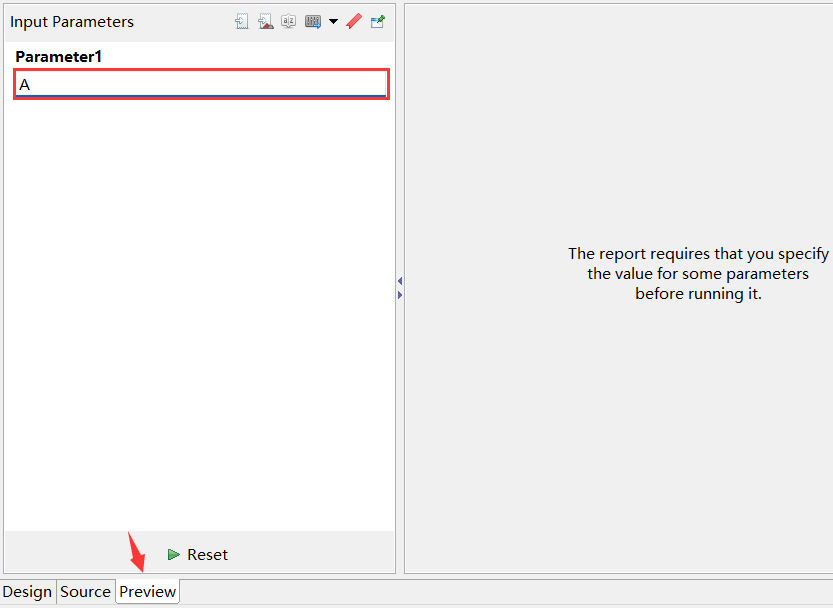

预览报表,输入参数

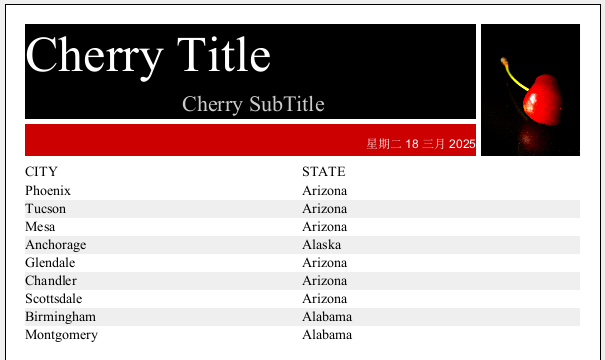

即可看到查询后结果如下:

在 JasperReport 中调用 dfx 文件时,也可以省略 call 直接使用 dfx (…),此时查询语句:city $P{param1}

预览报表,输入参数,查询结果同上。
