SPL 使用润乾报表外部库生成复杂格式 PDF、XLS、DOC、HTML


集算器(484) java(6) 报表(17) 导出文件(1)

SPL 不仅可以做数据准备和计算，还可以调用润乾报表的外部库来生成有格式要求的报表，比如导出 Excel、pdf、Word、Html 等格式，并且 SPL 脚本可以集成到 JAVA 程序中调用，能更加灵活满足业务需要。

SPL 外部库环境配置

润乾官网下载报表设计器，解压缩后直接安装，安装后默认是职场版，可以免费使用。

1、在 SPL【安装根目录】\esProc\ 下新建 extlib\Report5Cil 目录（也可以将 Report5Cil 放到其他目录下，在 SPL 工具中设置时能找到相应目录就行）

2、将报表设计器【安装根目录】\report\lib 下的 jboss-servlet-api_3.1-1.0.0.jar 复制到 SPL 新建的 Report5Cil 中

在报表设计器【安装根目录】\report\web\webapps\demo\WEB-INF\lib 中找到如下 jar 包：

esproc-ext-********.jar（* 代表不同版本发布日期）

htmlparser-1.6.jar

pdfbox-1.8.14.jar

mail-1.4.4.jar

raqsoftReport.jar

scu-report5-cli-2.10.jar

将上述 jar 包复制到 SPL 新建的 Report5Cil 中

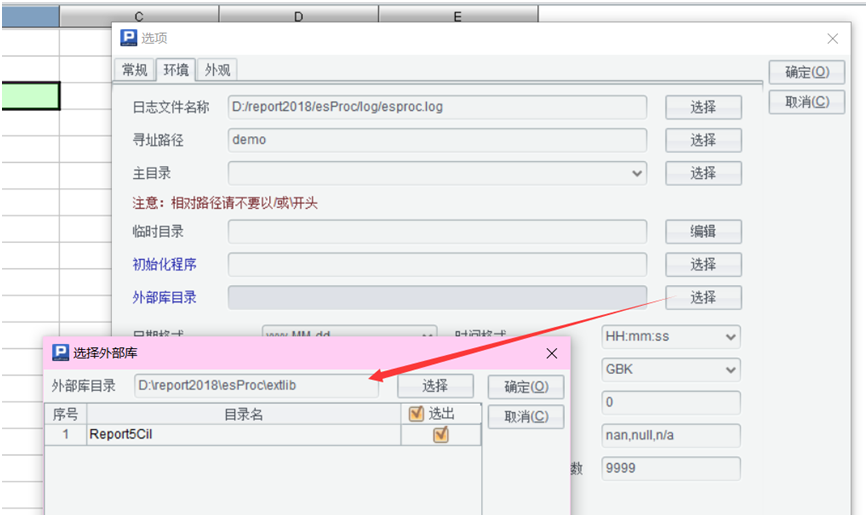

3、启动 SPL，在菜单栏中选择【工具】-【选项】-【环境】，进入如下界面：

imagepng

确定后重启 SPL

4、更改配置文件，报表设计器【安装根目录】\report\config 下的 raqsoftConfig.xml，该文件中可以配置数据源连接、报表模板根目录等信息。本文例子中连接自带的 demo 数据源，SPL 工具中自带该数据源，此处暂时不修改，如要连接自己数据库，则将该文件复制到其他磁盘目录，在文件内增加数据源配置，在《JAVA 程序集成》中会做详细配置文件修改说明。。

JAVA 程序集成

在 myeclipse 中新建 JAVA 工程或者使用已有工程（其他开发工具集成方式相同）。

程序集成

1、集成 jar 包
所需 jar 包在【SPL 安装根目录】\esProc\lib 目录下获取，如是 web 应用，则将相应 jar 包放到 WEB-INF/lib 下）：

esproc-bin-xxxx.jar 集算器计算引擎及 JDBC 驱动包

icu4j_60.3.jar 处理国际化

jdom-1.1.3.jar 解析配置文件

上述三个是 JAVA 调用脚本的基础 jar，继续增加其他 jar。

连接 demo 数据源的 jdbc 驱动，在，【SPL 安装根目录】\common\jdbc 下的 hsqldb-2.2.8.jar，如连接其他数据库，此处将对应驱动 jar 引入。

导出 Excel，需要引入：poi*.jar、commons-*.jar、core-3.3.0.jar、xmlbeans-4.0.0.jar

导出 pdf，需要引入：batik*.jar

2、集成配置文件
将 [报表设计器安装目录]\report\config 下的 raqsoftConfig.xml 复制到工程的类路径下（src 目录）

注：SPL 安装后也带了 raqsoftConfig.xml，本文主要是调用外部库计算报表，所以此处配置文件使用报表安装后自带的。

3、报表及脚本文件
将设计好的报表文件（rpx）以及编辑好的 splx 文件复制到工程类路径下。

更改配置文件

打开类路径下的 raqsoftConfig.xml：

1、配置数据源连接

在<DBList>节点中增加 demo 数据源配置：

<DBList encryptLevel="0">
 <DB name="demo">
 <property name="url" value="jdbc:hsqldb:hsql://127.0.0.1/demo"/>
 <property name="driver" value="org.hsqldb.jdbcDriver"/>
 <property name="type" value="13"/>
 <property name="user" value="sa"/>
 <property name="password" value=""/>
 <property name="batchSize" value="1000"/>
 <property name="autoConnect" value="false"/>
 <property name="useSchema" value="false"/>
 <property name="addTilde" value="false"/>
 <property name="dbCharset" value="GBK"/>
 <property name="clientCharset" value="GBK"/>
 <property name="needTransContent" value="false"/>
 <property name="needTransSentence" value="false"_/>
 <property name="caseSentence" value="false"/>
 </DB>
</DBList>

其中 DB name 是数据源名称，要和报表以及 SPL 中用到名称保持一致，此处可增加多个数据源，按照实际配置就行。

2、设置外部库目录

在 Esproc 节点中配置外部库文件夹及名称（此处目录与 SPL 添加外部库时的设置目录相同）：

 <extLibsPath>D:\\report2018\\esProc\\extlib</extLibsPath>
 <importLibs>
 <lib>Report5Cil</lib>
 </importLibs>

3、授权配置

如需要导出 HTML 格式文件，那么需要设置报表授权（其余格式此步可以忽略），在润乾官网下载试用授权或者申请开发授权，将授权文件（xml 格式）放到 JAVA 工程类路径下，更改 raqsoftConfig.xml 中节点内的 license 配置，如下：

<license>reportTrialLicense20221231.xml</license>

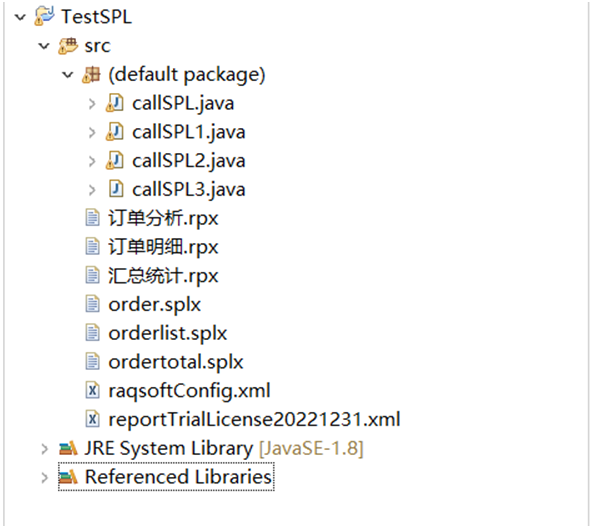

集成后的工程结构如下图：

imagepng

案例

文本数据集

需求

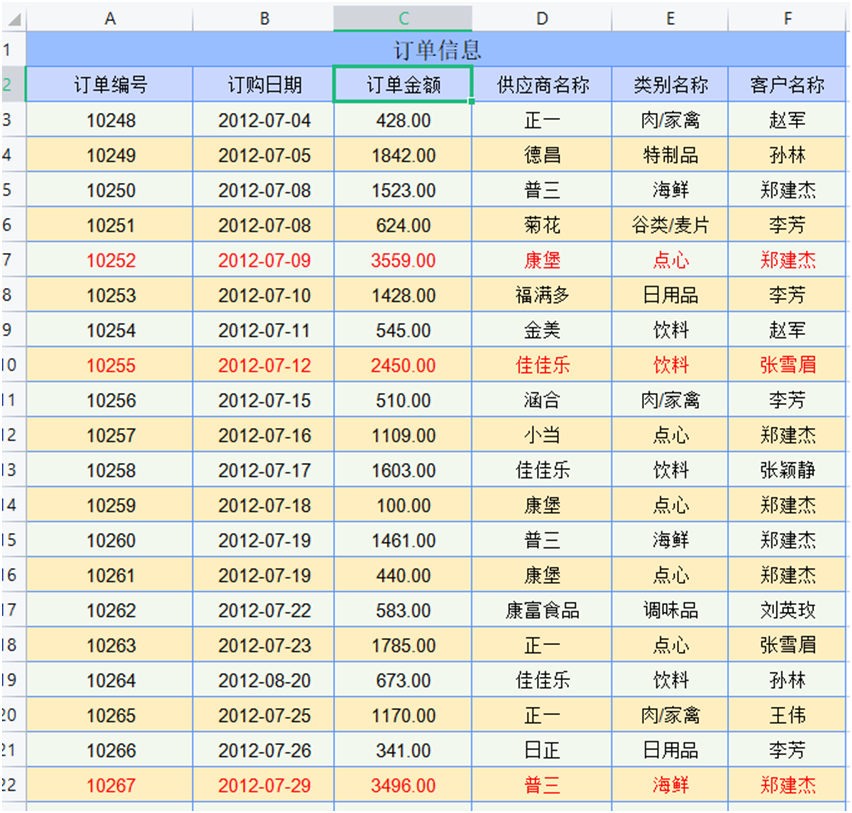

从《订单信息.xlsx》取出数据以列表方式呈现，要求数据区域单元格背景色隔行异色、并且将订单金额超过 2000 的数据行用红色字体标出，结果如下：

imagepng

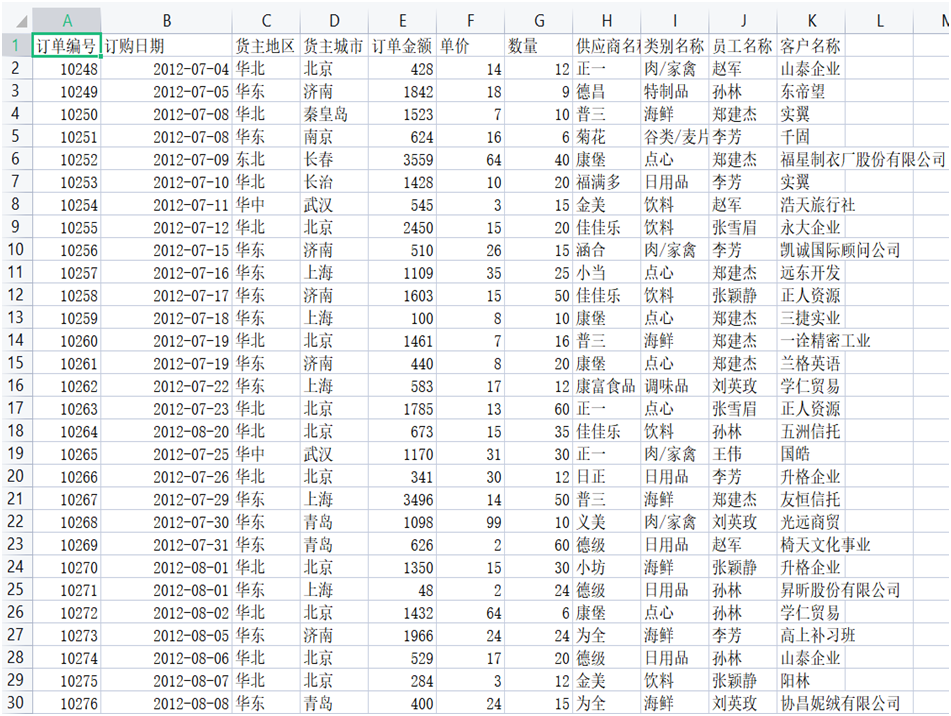

先看下《订单信息.xlsx》中数据结构，里边记录了订单信息数据，如下图：

imagepng

将文件保存到 F 盘（也可以是其他目录，在报表设计或者 SPL 中能读取到就可以）

报表模板设计

数据集设置

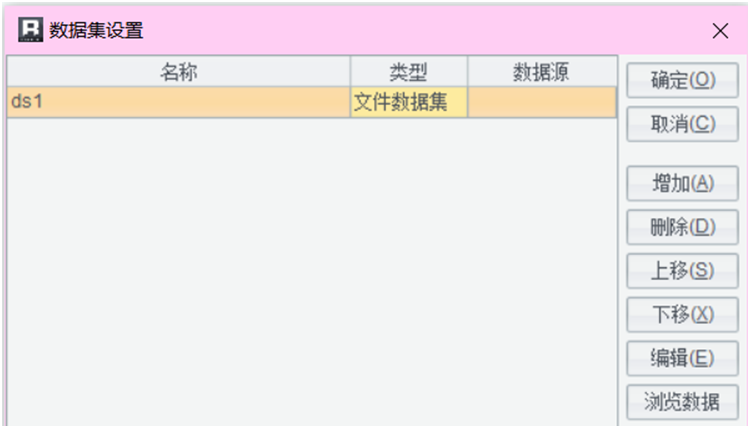

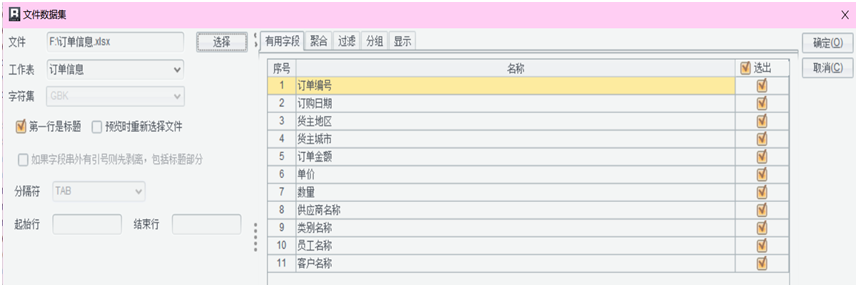

新建数据集，数据集类型“文件数据集”，文件选择《订单信息.xlsx》

imagepng

imagepng

数据集名称这里用默认的 ds1，在报表模板设计时单元格表达式通过这个名称从数据集中取数，并且在 SPL 脚本中进行数据替换时也是根据这个数据集名称进行替换。

注：报表支持多数据集，这里可以增加多个数据集设置。下述其余案例数据集设置方式相同。

报表模板

imagepng

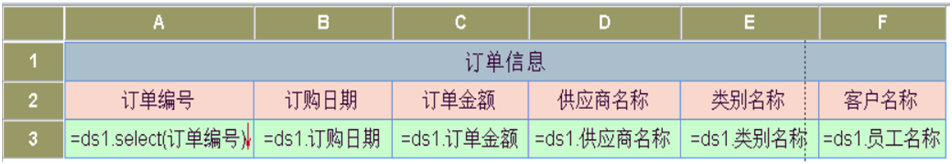

报表第三行是数据扩展区域，在第三行单元格的背景色表达式中写入公式：if(row()%2==0,-4417,-853778)，该公式判奇偶行来返回不同的颜色值，在第三行的前景色表达式中写入公式：if(C3>2000,-65536,-16777216)，判断如果订单金额大于 2000 则设置前景色为红色（前景色和背景色属性是每一个单元格的属性，所以要在第三行所有单元格的前景色和背景色表达式中写入表达式）。

报表文件保存到 JAVA 工程类路径，命名为 "订单明细.rpx"。

编写 SPL 脚本

A B
1 >report_config("raqsoftConfig.xml") // 读取配置文件信息
2 =report_open("订单明细.rpx") // 读取报表文件
3 =report_run(A2) // 运算报表
4 =report_exportXls@x(A2,"D:\\ 订单明细 \\ 订单明细.xlsx") // 导出 excel 文件保存到 D 盘订单明细目录下
5 =report_exportPdf(A2,"D:\\ 订单明细 \\ 订单明细.pdf") // 导出 pdf 文件保存到 D 盘订单明细目录下
6 =report_exportHtml(A2,"D:\\ 订单明细 \\ 订单明细.html") // 导出 html 文件
7 =report_exportDoc(A2,"D:\\ 订单明细 \\ 订单明细.docx") // 导出 word 文件

A1：>report_config("raqsoftConfig.xml") 读取配置文件信息，此处使用相对路径，JAVA 程序执行时相对工程类路径。如需要在 SPL 中执行脚本，则此处配置文件更改为读取 SPL 安装目录下的 config\raqsoftConfig.xml

A2:=report_open("订单明细.rpx")，读取报表文件，这里可以用绝对路径，也可以相对 JAVA 工程类路径。

A3：=report_run(A2)，运算报表。

A4：=report_exportXls@x(A2,"D:\\ 订单明细 \\ 订单明细.xlsx")，导出 excel 文件保存到 D 盘订单明细目录下

A5：=report_exportPdf(A2,"D:\\ 订单明细 \\ 订单明细.pdf")，导出 pdf 文件到指定目录。

A6：=report_exportHtml(A2,"D:\\ 订单明细 \\ 订单明细.html")，导出 html 文件

A7：=report_exportDoc(A2,"D:\\ 订单明细 \\ 订单明细.docx")，导出 word 文件

JAVA 程序调用

在 JAVA 工程中新建类 callSPL1 ，代码如下：

import java.sql.*;
public class callSPL1 {
	public static void main(String[] args) {
		Connection con = null;
		PreparedStatement st;
		try{
		//通过JDBC方式连接SPL
		Class.forName("com.esproc.jdbc.InternalDriver");
		con= DriverManager.getConnection("jdbc:esproc:local://");
		//以调用存储过程方式调用
		st =con.prepareCall("call orderlist.splx()");
		//将orderlist.splx放到类路径中，这里可以直接写名称调用
		boolean hasResult = st.execute();
		//没有返回值得调用
		con.close();
		st.close();
		}
		catch(Exception e){
		System.out.println(e);
		}
	}
}

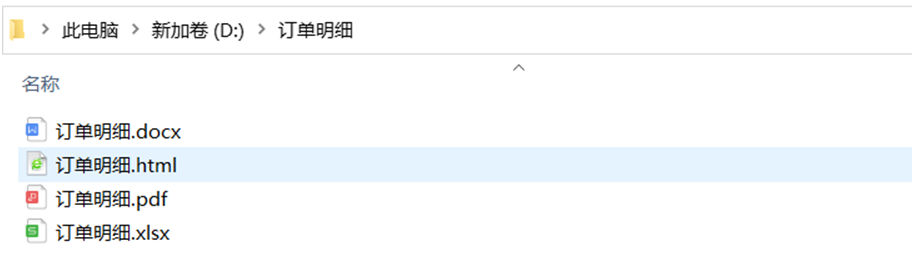

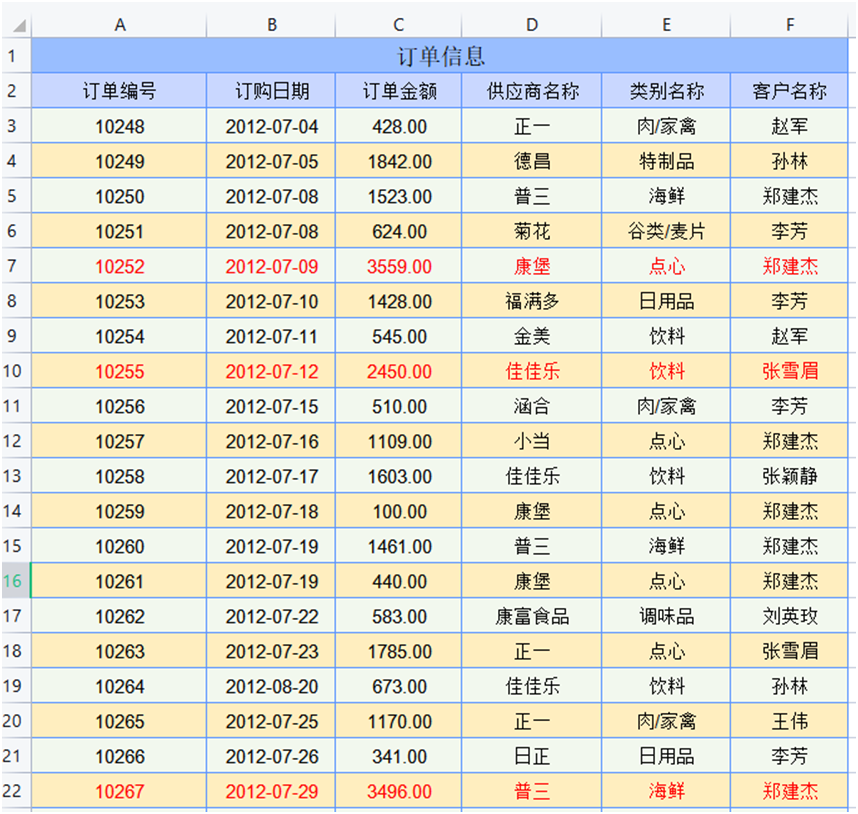

执行程序查看结果

imagepng

imagepng

SPL 带数据源

需求

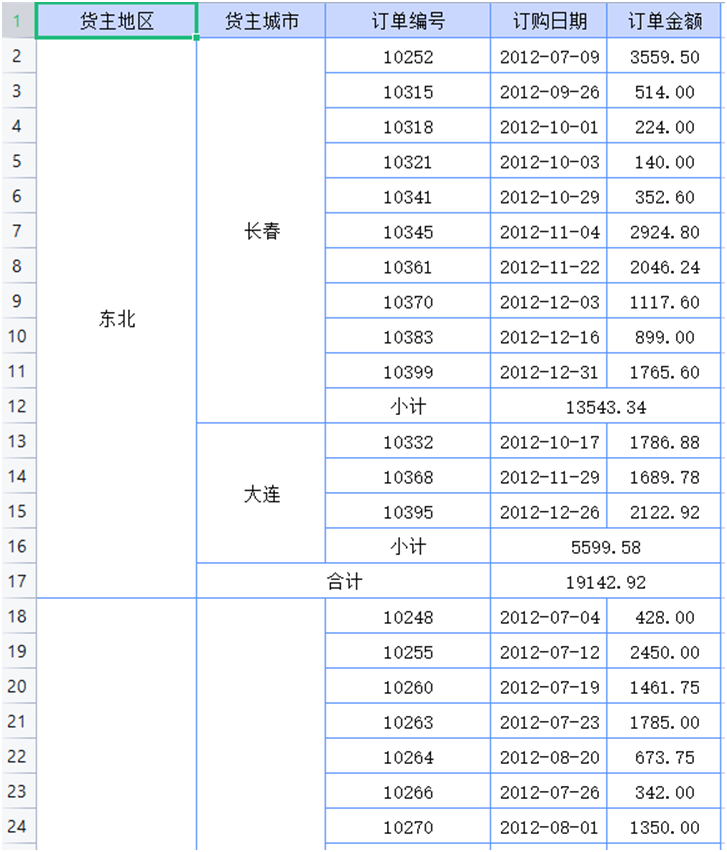

从《订单.xlsx》取数，要求结果按照地区、城市进行分组统计，列出明细数据，并按照地区、城市对订单金额做汇总统计生成如下 Excel 文件：

imagepng

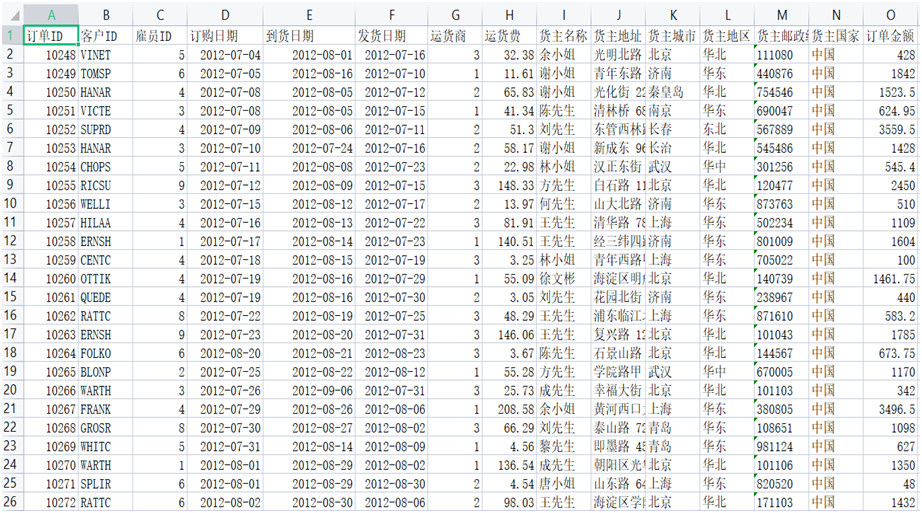

先看下《订单.xlsx》中数据结构，里边记录了订单信息数据，如下图：

imagepng

报表模板设计

imagepng

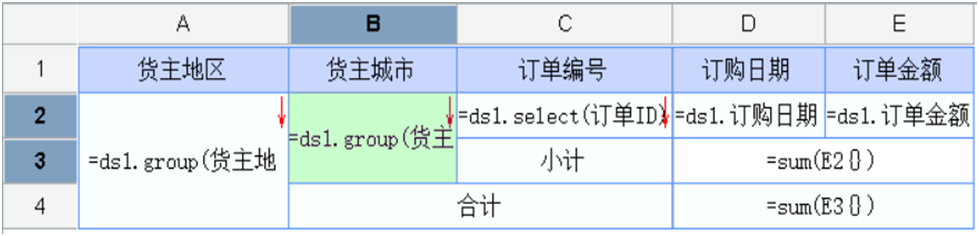

前两列按照地区、城市分组扩展，设置合并单元格，C3 单元格通过 select 函数以列表方式取数扩展，D3、D4 单元格中对订单金额进行汇总操作。报表命名为 "汇总统计.rpx"，保存到 JAVA 工程类路径中。

编写 SPL 脚本

A

B

1

=connect("demo")

//连接 demo 数据源

2

=A1.query("select * from 订单 where year(订购日期)=2012")

//从 demo 数据源的订单表中取数

3

>report_config("raqsoftConfig.xml")

//读取配置文件信息

4

=report_open("汇总统计.rpx")

//读取报表文件

5

=report_run(A3;A1:"ds1")

//将 A1 中的数据作为报表中 ds1 数据集的结果

6

=report_exportXls@x(A3,"D:\\汇总统计 \\ 汇总统计.xlsx")

//导出 excel 文件

7

=report_exportPdf(A3,"D:\\汇总统计 \\ 汇总统计.pdf")

//导出 pdf 文件

8

=report_exportHtml(A3,"D:\\汇总统计 \\ 汇总统计.html")

//导出 html

9

=report_exportDoc(A3,"D:\\汇总统计 \\ 汇总统计.docx")

//导出 word

10

>A1.close()

//关闭数据源连接


A1：=connect("demo")，连接 demo 数据源，注意：demo 数据源要在 raqsoftConfig.xml 中配置

A2：=A1.query("select * from 订单 where year( 订购日期)=2012")，从 demo 数据源的订单表中取 2012 年数据。

A5：=report_run(A3;A1:"ds1")，将 A1 中的数据作为报表中 ds1 数据集的结果，A1 中结构要和报表数据集 ds1 结构相同。

将脚本命名为 ordertotal.splx，保存到 JAVA 工程类路径下。

JAVA 程序调用

在 JAVA 工程中新建类 callSPL2 ，代码如下：

import java.sql.*;
public class callSPL2 {
	public static void main(String[] args) {
		Connection con = null;
		PreparedStatement st;
		try{
		Class.forName("com.esproc.jdbc.InternalDriver");
		con= DriverManager.getConnection("jdbc:esproc:local://");
		//以调用存储过程方式调用
		st =con.prepareCall("call ordertotal.splx()");//将ordertotal.splx放到类路径中，这里可以直接调用
		boolean hasResult = st.execute();
		con.close();
		st.close();
		}
		catch(Exception e){
		System.out.println(e);
		}
	}
}

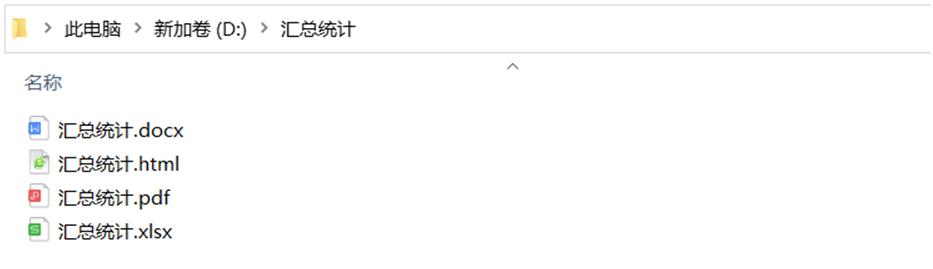

执行并查看结果

imagepng

imagepng

报表数据源带入参

需求

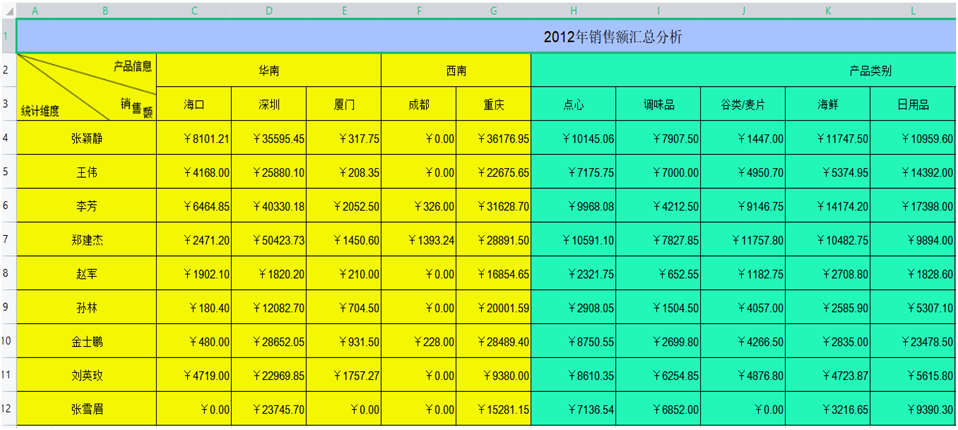

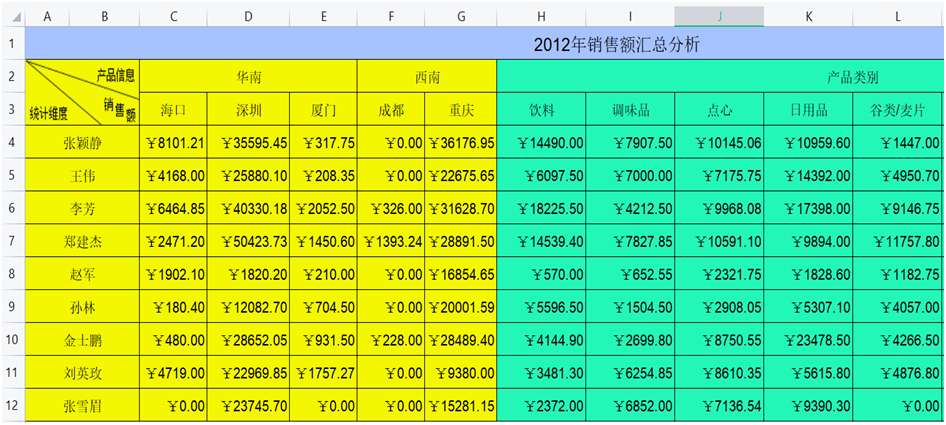

从报表设计器自带的 demo 数据库取出订单等数据，对订单金额做汇总统计，要求纵向按照员工维度、横向按照地区、产品类别两个维度分片统计，并将年份做为参数传入，取对应年数据将结果生成 Excel 和 pdf 文件，结果如下：

imagepng

报表模板设计

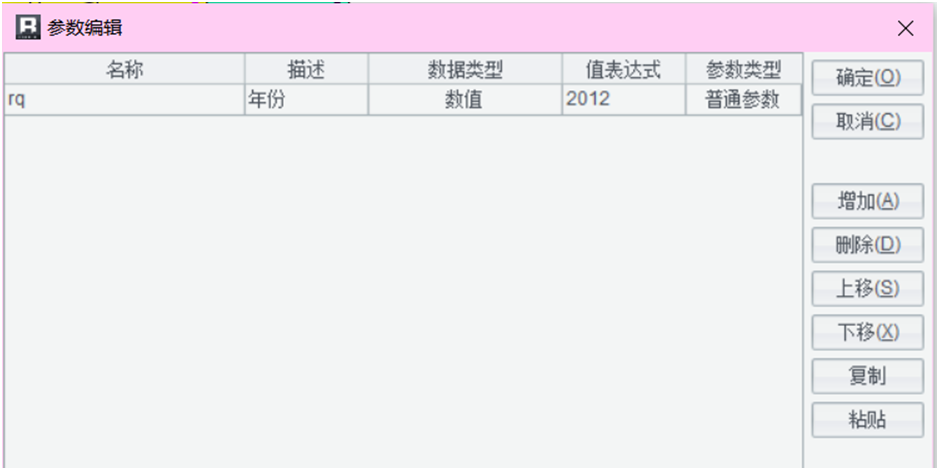

报表中增加参数 rq，用于接收年份参数：
imagepng

报表中增加数据集：
ds1：SELECT 客户. 地区, 客户. 城市, 订单明细. 数量, 订单明细. 折扣, 订单明细. 单价, 订单. 雇员 ID, 订单. 订购日期, 订单明细. 产品 ID FROM 订单明细, 订单, 客户 WHERE 客户. 客户 ID = 订单. 客户 ID AND 订单. 订单 ID = 订单明细. 订单 ID and 订单. 订购日期 is not null and 客户. 地区 in (‘华南’,‘西南’) and year(订单. 订购日期)>=?

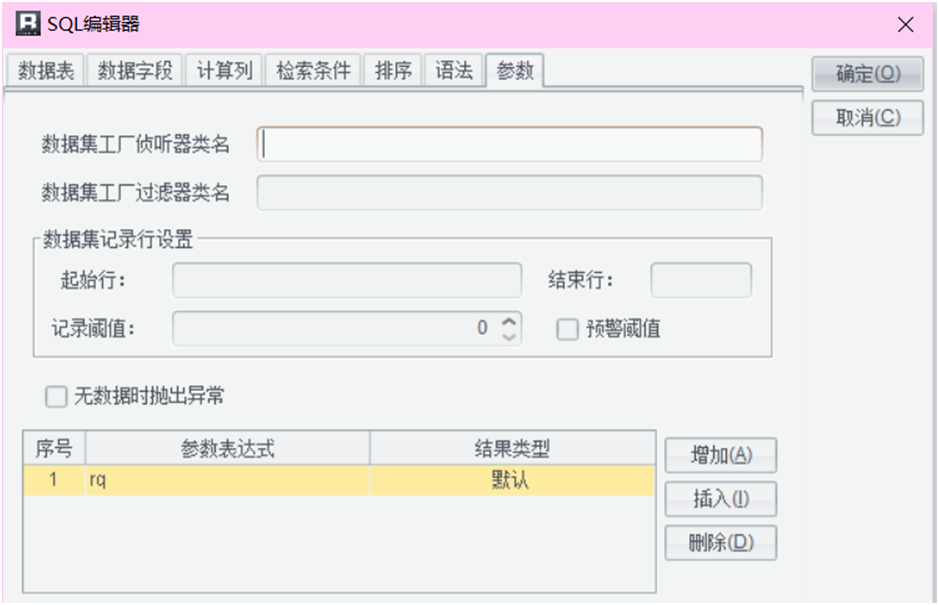

数据集中通过参数对年份进行过滤，在 ds1 数据集参数选项卡处增加参数：
imagepng
ds2：SELECT 姓氏 || 名字 as 员工名称, 雇员. 雇员 ID FROM 雇员
ds3：SELECT 产品. 产品 ID, 类别. 类别名称, 产品. 类别 ID FROM 产品, 类别 WHERE 类别. 类别 ID = 产品. 类别 ID

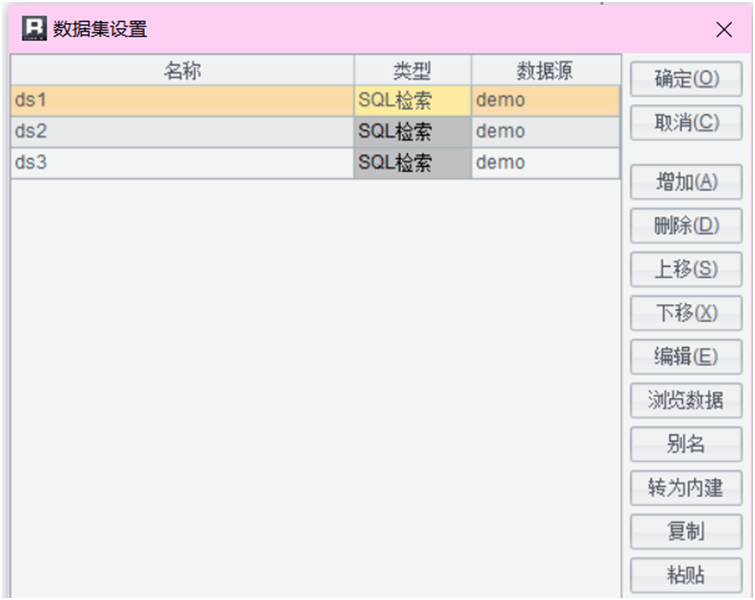

将数据集对应数据源名称设置成 demo（报表运算时会根据此数据源名称找对应配置文件中数据库连接）：

imagepng

注：设置数据集之前，先启动 demo 数据库，设计器—本地应用—启动示例数据库。

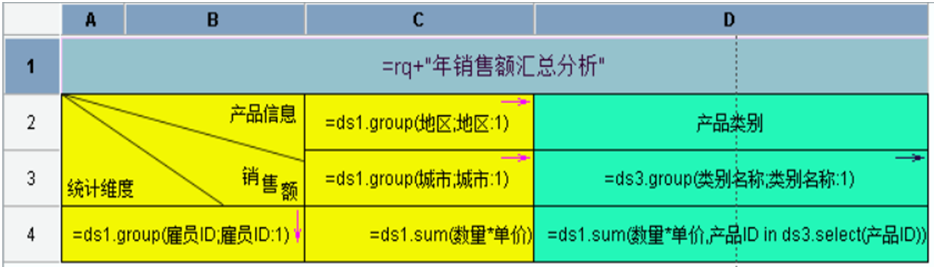

报表模板

imagepng

A4：=ds1.group(雇员 ID; 雇员 ID:1)，按照雇员 ID 分组，并在 A4 单元格显示值表达式中写入： ds2.select(员工名称, 雇员 ID==value(),1)，从 ds2 数据集中取出员工名称显示。

C2~C3：按照地区、城市横向分组扩展。

C4：=ds1.sum( 数量单价 )，先通过单价数量算出订单金额，再进行汇总统计

D3：按照类别名称横向分组扩展

D4：=ds1.sum(数量 * 单价, 产品 ID in ds3.select( 产品 ID))，ds3 数据集中，类别和产品是一对多关系，所以此处条件用 in

报表命名为 "订单分析.rpx"，保存到 JAVA 工程类路径下。

编写 SPL 脚本

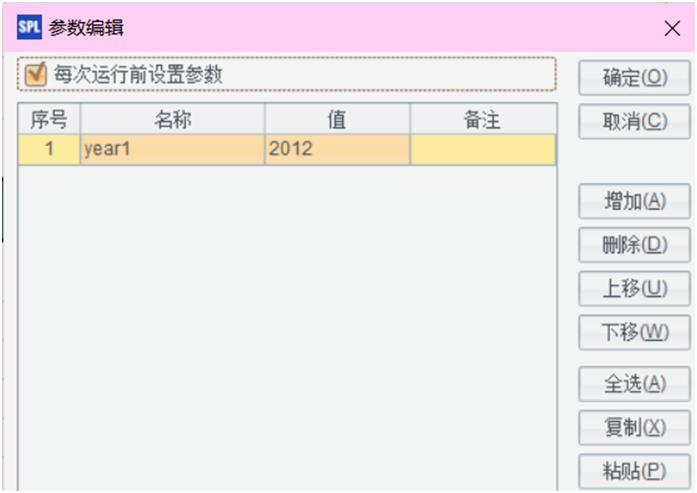

SPL 中增加参数 year1 用于年份过滤：

imagepng

A B
1 >report_config("raqsoftConfig.xml") // 读取配置文件信息
2 =report_open("订单分析.rpx") // 读取报表文件
3 =report_run(A2,year1:"rq") // 计算报表，将年份传递给 rq 参数
4 =report_exportXls@x(A2,"D:\\ 汇总分析 \\"+string(year1)+"年汇总分析.xlsx") // 将结果保存到 D 盘子目录汇总分析下，文件命名前增加年份
5 =report_exportPdf(A2,"D:\\ 汇总分析 \\"+string(year1)+"年汇总分析.pdf") // 生成 pdf 文件
6 =report_exportHtml(A2,"D:\\ 汇总分析 \\"+string(year1)+"年汇总分析.html") // 生成 html 文件
7 =report_exportDoc(A2,"D:\\ 汇总分析 \\"+string(year1)+"年汇总分析.docx") /// 生成 word 文件
8 =create(path).record(["D:\\ 汇总分析 \\"+string(year1)+"年汇总分析.xlsx","D:\\ 汇总分析 \\"+string(year1)+"年汇总分析.pdf","D:\\ 汇总分析 \\"+string(year1)+"年汇总分析.html","D:\\ 汇总分析 \\"+string(year1)+"年汇总分析.docx"]) //// 将导出文件路径名称放到序表中
9 return A6 // 返回序表，JAVA 程序可以获取导出文件地址

A8: =create(path).record(["D:\\ 汇总分析 \\"+string(year1)+"年汇总分析.xlsx","D:\\ 汇总分析 \\"+string(year1)+"年汇总分析.pdf","D:\\ 汇总分析 \\"+string(year1)+"年汇总分析.html","D:\\ 汇总分析 \\"+string(year1)+"年汇总分析.docx"])，新建序表，里边包含一个字段 path，将导出的 excel、pdf、html、word 路径及名称插入到序表中，这样 JAVA 程序可以获取到导出的文件地址，可以做其他业务处理，比如 WEB 端获取地址，可以进行下载。

将脚本命名为 "order.splx" 保存到 JAVA 工程类路径中。

JAVA 程序调用

在 JAVA 工程中新建类 callSPL3 ，代码如下：

import java.sql.*;
public class callSPL3 {
	public static void main(String[] args) {
		Connection con = null;
		PreparedStatement st;
		try{
		Class.forName("com.esproc.jdbc.InternalDriver");
		con= DriverManager.getConnection("jdbc:esproc:local://");
		//以调用存储过程方式调用
		st =con.prepareCall("call order.splx(?)");
		//SPL脚本中设置了一个参数，此处用一个问号与之对应
		st.setObject(1, 2012);//给第一个参数传递参数值
		ResultSet rs = st.executeQuery();
		while (rs.next()) {
			System.out.println(rs.getString(1));//获取文件路径并输出

		}
		con.close();
		st.close();
		rs.close();
		}
		catch(Exception e){
		System.out.println(e);
		}
	}
}

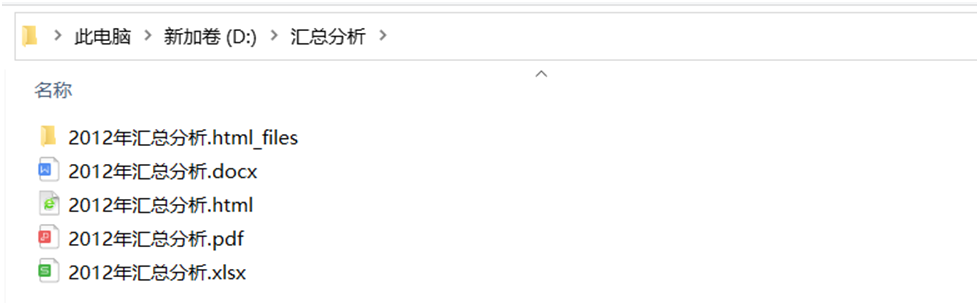

执行并查看结果

imagepng

imagepng

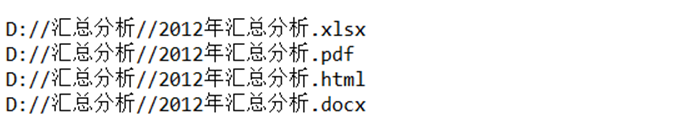

并且 JAVA 程序执行时，能够获取文件路径：

imagepng

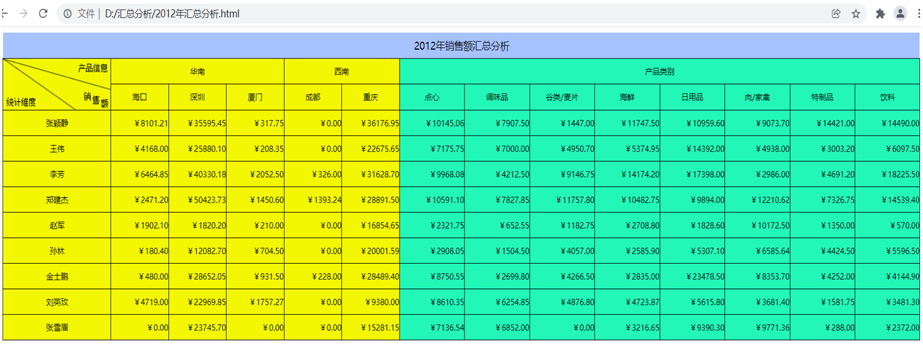

这样程序可以根据获取到的文件路径以及名称做自己业务相关处理，比如放到 web 端下载，或者需要在 web 展示报表，可以根据获取到的 html 的地址直接调用就行，html 展现结果如图：

imagepng
