实践目标

         一个DBD(又称Dashboard、仪表盘)，是通过多维分析(OLAP)的方式制作多个表格报表、统计图报表，同时与参数控件混合展示的一个复杂数据视图。它可能依赖多个数据集。

         这些DBD元素并不是简单的叠加，而是互相关联的。从业务角度看，每个图、表分别体现同一个主题的不同侧面；局部单个图表与整体的外观风格协调一致；共享参数作用于多个图表，实现整体联动。

         本篇通过制作一个完整的DBD，逐步体验这个过程中的功能细节。

DBD制作页面概览

         润乾DBD独特的功能，是有DQL动态数据集(下文会详细解释动、静态数据集区别)，它的入口是在DQL设计器中(report\bin\dql.exe)。安装润乾报表后，启动

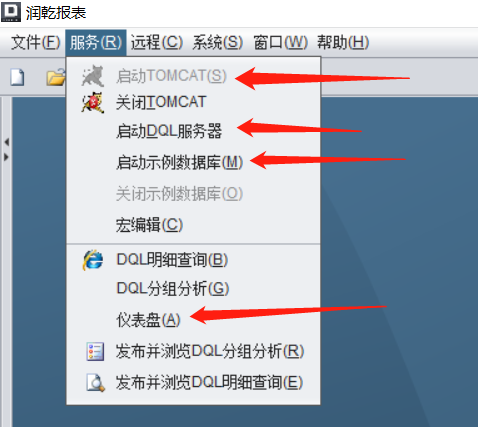

DQL设计器，在“服务”菜单下，依次启动TOMCAT、DQL服务器、示例数据库，最后点击“仪表盘”，就在浏览器中打开了DBD管理页面：

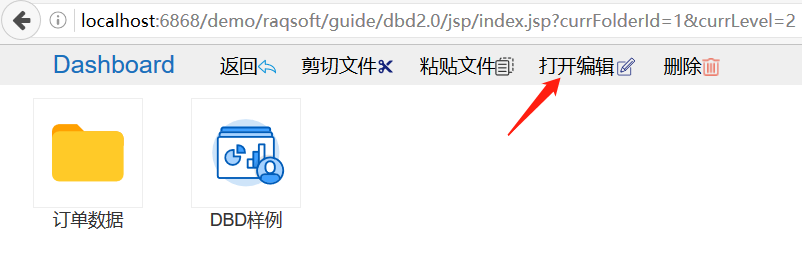

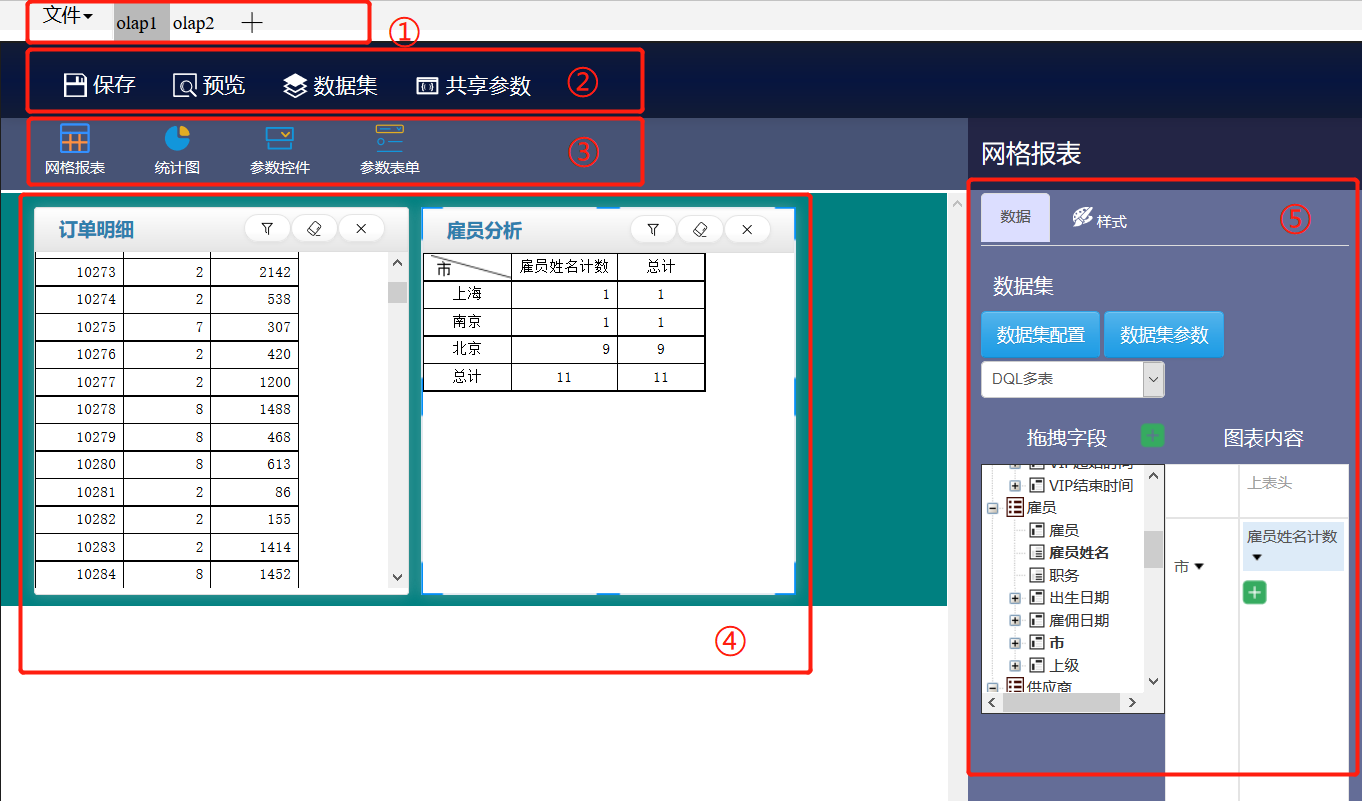

         在上面的DBD管理页面，点击“打开编辑”，就会进入下面的DBD制作页面：



在DBD制作页面可以同时编辑多个DBD，在最顶部的区域①切换不同DBD；

区域②是对当前DBD的一些主要管理功能，能保存下来以便以后再编辑，管理多个数据集及一些共享参数；

区域③是控件区域，点击后会在主区域④中增加相应的控件；

有四种控件，网格报表、统计图、单个参数的参数控件、多个参数组合的参数表单；

选中主区域④中的某个控件，在区域⑤中详细设置这个控件的属性。

管理多个数据集

         DBD中每个单独的统计图、表格报表都会展示特定的数据，这些数据通常来自数据库的表，也可能来自文件。一个报表中需要的数据，并不总是只来自一个原始数据表，很可能是通过多个原始表JOIN成一个简单结构的数据集。界面中报表使用的数据集，不管来自单个原始表，还是多个原始表，都需要预定义数据集，通过SQL查询、加载文件等方式来加载数据，之后才能制作分析报表。多维分析中经常提到的CUBE、宽表等概念也是数据集。

       一个报表需要一个数据集，不同的报表可能使用同一个数据集，也可能使用不同数据集，因此一个DBD中就需要管理多个数据集。

         再从业务角度理解下同一个DBD下的多个数据集，一般一个DBD会有一个中心主题，组成它的报表都是这个主题下不同侧面的数据，因此这些数据集会是有关联关系的，比如，体现销售情况的表格和体现库存情况的表格都含有产品信息。

         无论CUBE、宽表、查询SQL或是数据文件方式的数据集，都是静态数据集，因为它们都是最终提供了一个结构简单的二维表，分析页面才能使用，如果有表关联动作，也是在这些静态数据集中做了预处理。而润乾DQL数据集是动态的，能让界面用户直接基于原始数据表分析，通过逐层展开的DQL元数据树选取数据，选出的数据涉及的多个表时，DQL服务器会自动做关联查获数据。下图是从订单明细表得到客户所在市的信息(涉及了订单明细表、订单表、客户表)：



         下面看下润乾DBD页面定义不同类型的数据集的具体操作。

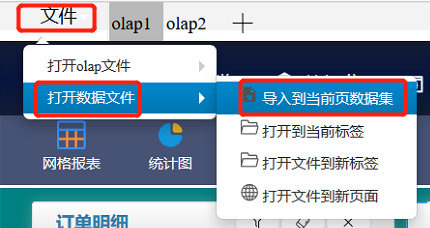

先看文件数据集，导入数据文件的功能入口：

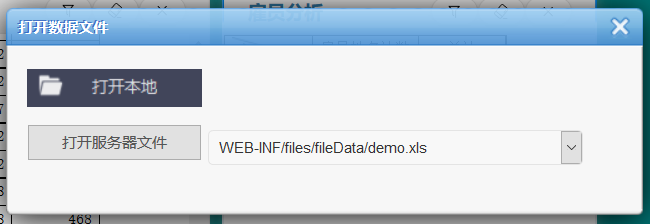

         可以直接导入本地、服务器上的常见数据文件，如excel、txt、csv等：

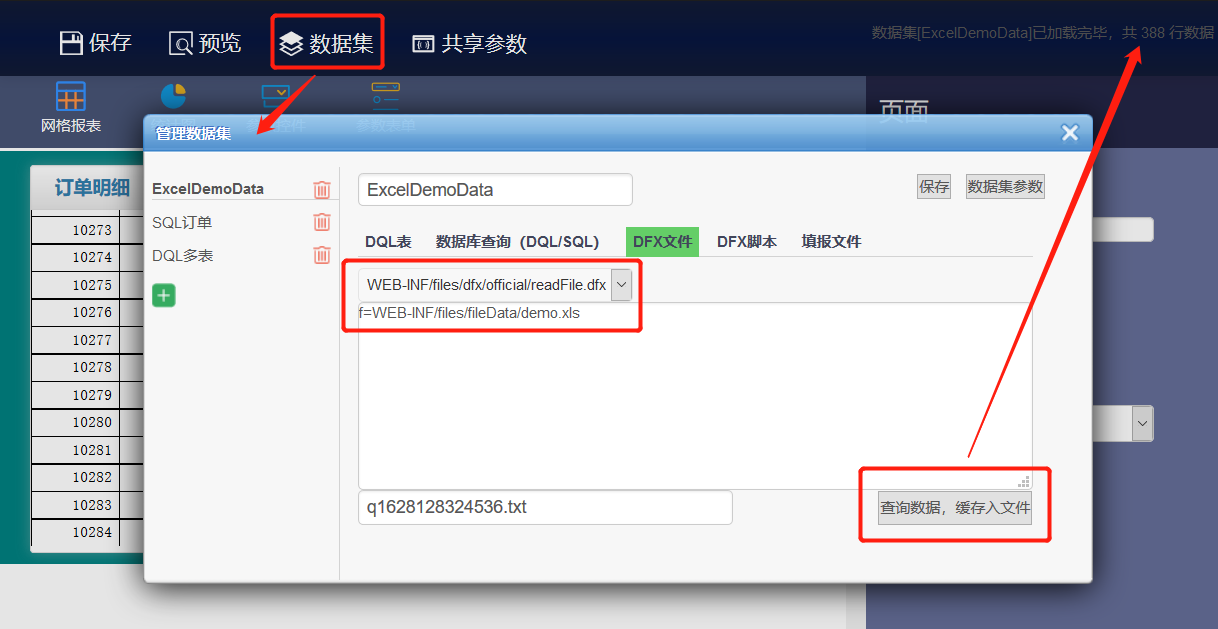

         导入后，点开管理数据集，可以看到已经有所选数据文件的数据集了，读取这些文件的数据是通过一个内置集算器脚本readFile.dfx实现的，数据文件以参数形式传入，能看到读到了388行数据：

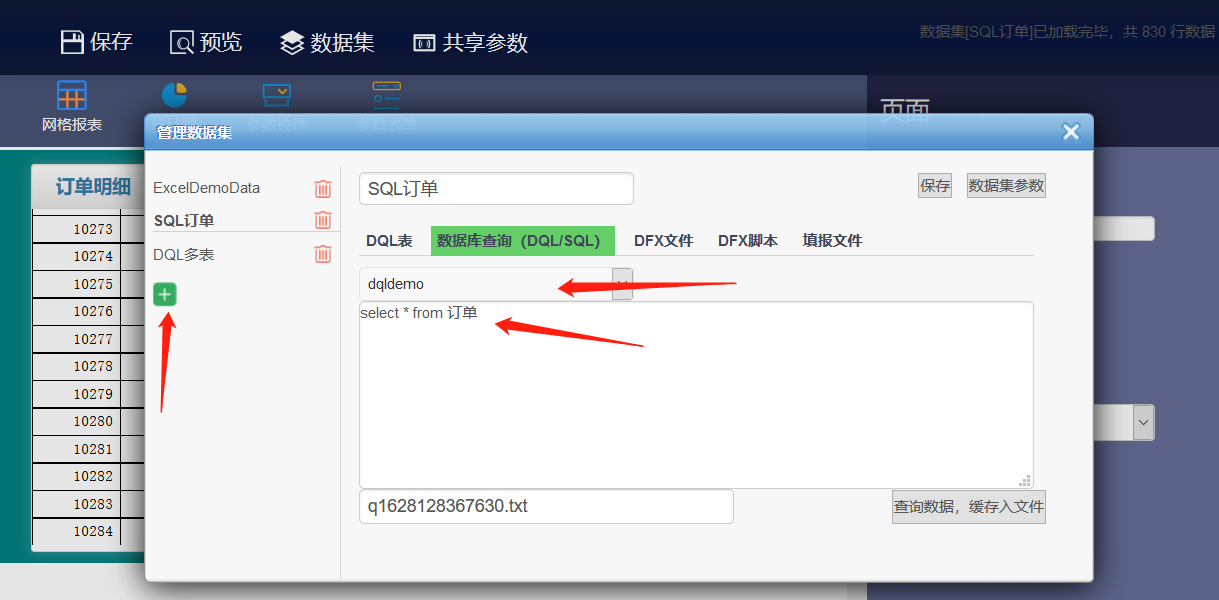

再看常规的SQL数据集，选择dqldemo这个HSQL数据源，从订单表查得待分析数据：

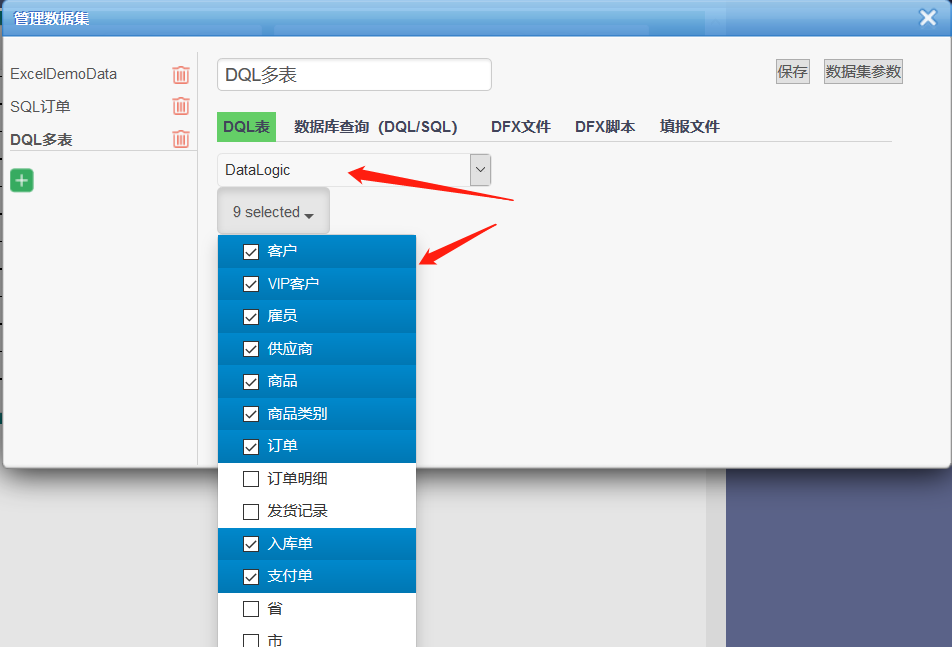

         DQL类型数据集，只需要选择一下待分析的表范围就可以(如果不做权限控制，整个数据库的表都选出，做分析选数据时就最灵活了)：

多维分析

         之前已经了解过多维分析，DBD是在它的基础上做了些功能扩展，增强了页面布局；除了图表报表控件，增加了参数控件。下面我们看下在DBD界面如何做多维分析，怎么制作明细报表、交叉报表、统计图。

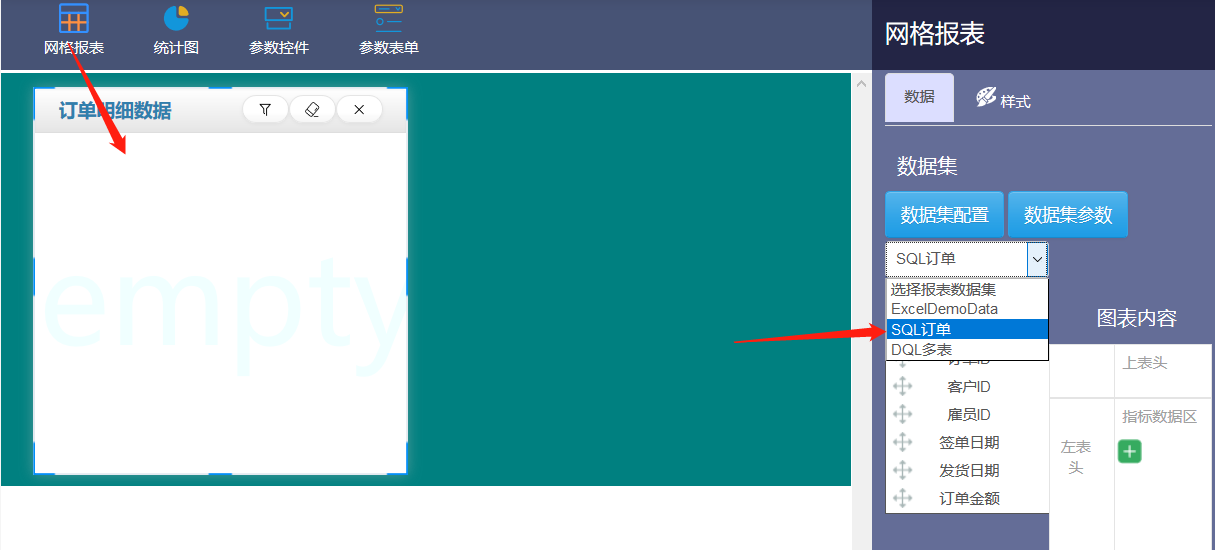

         先制作明细数据报表，添加一个空白的网格报表，选中它，右侧选择之前新建的“SQL订单”数据集：

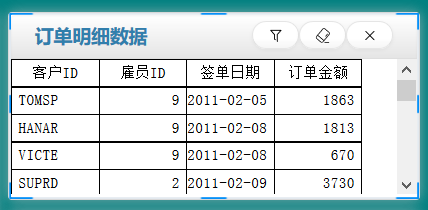

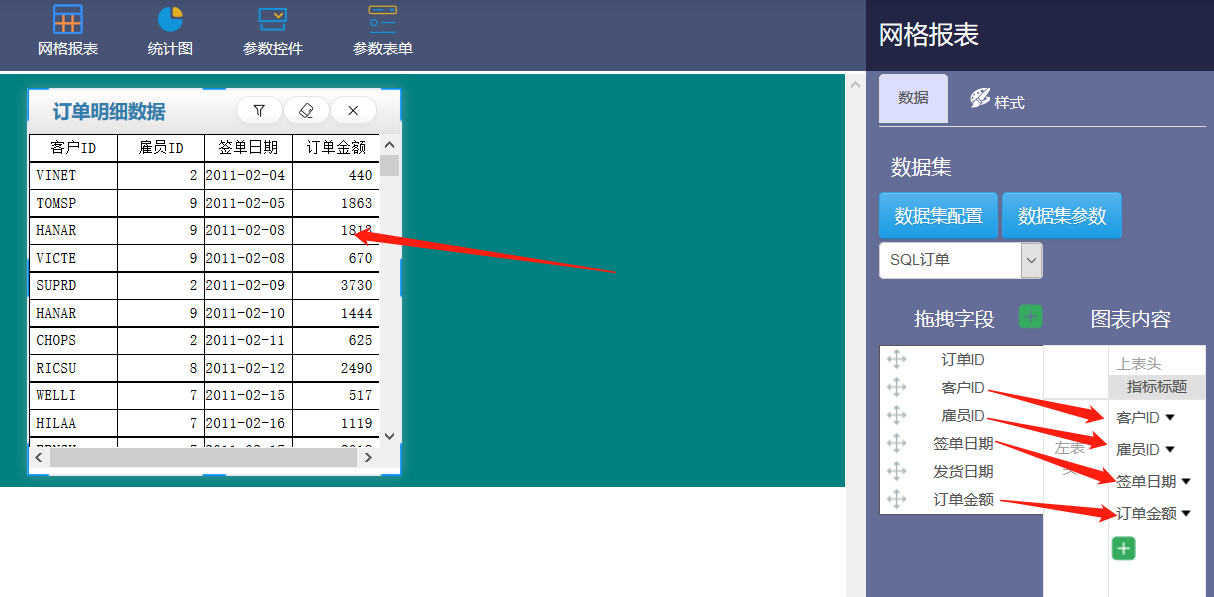

         把想要观察的字段拖入“指标数据区”，左侧明细报表就实时刷新显示出数据，一个简单的明细报表控件就做好了：

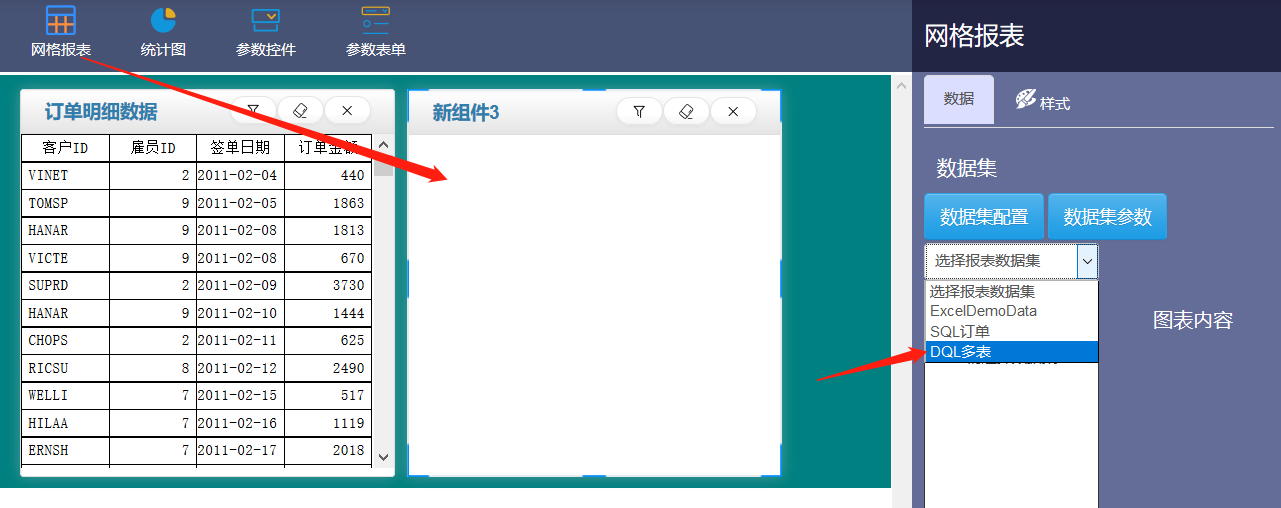

         交叉报表也属于网格报表，添加网格报表控件，这次选用“DQL多表”数据集:

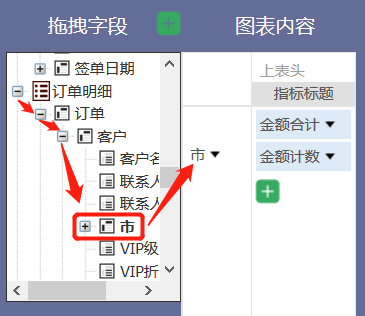

         想要按照客户的城市、年份统计订单金额的总额及个数，制作成交叉表。在订单明细这个主表下完成，选出订单明细.订单.客户.市：

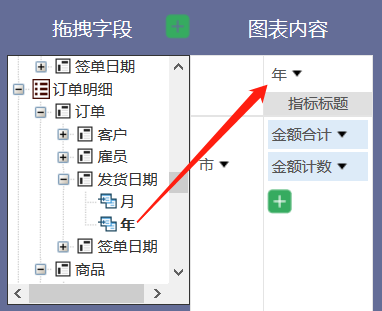

         选出订单明细.订单.发货日期.年：

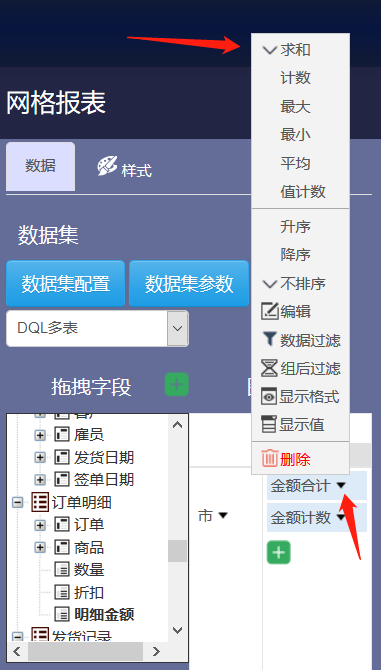

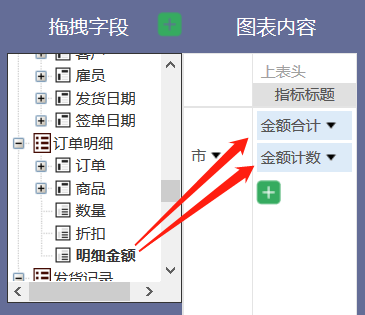

         订单明细金额选出两次，分别设置求和、计数聚合方式：

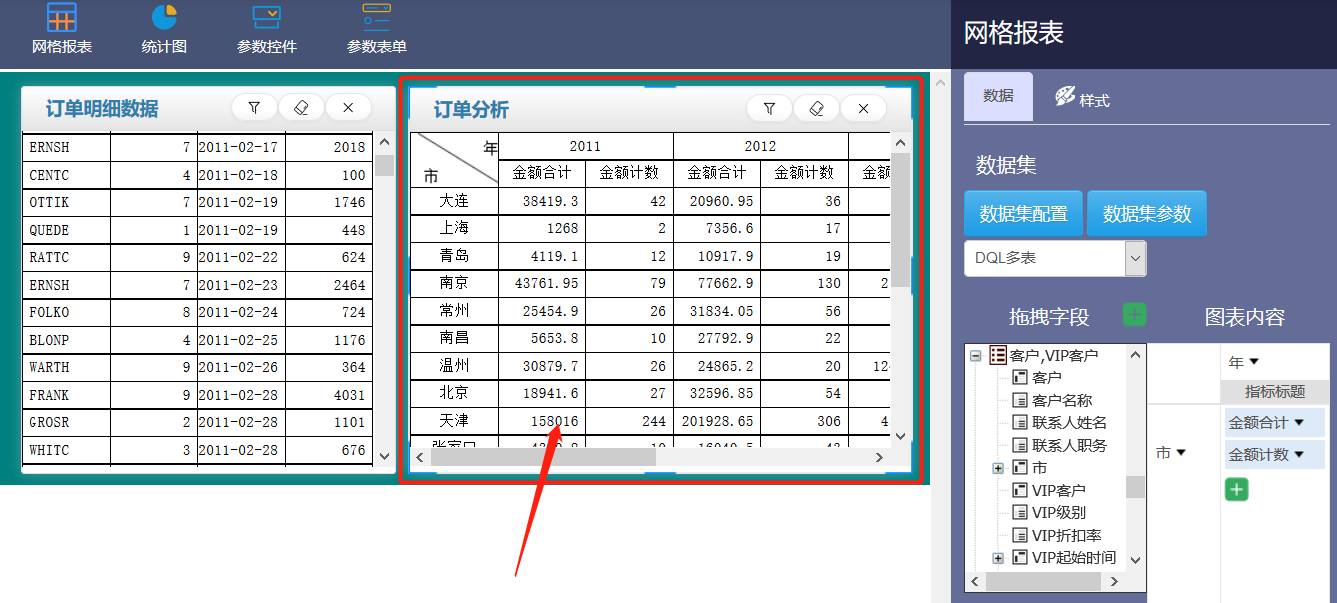

         完成上面这些动作后，生成如下的订单分析交叉表：

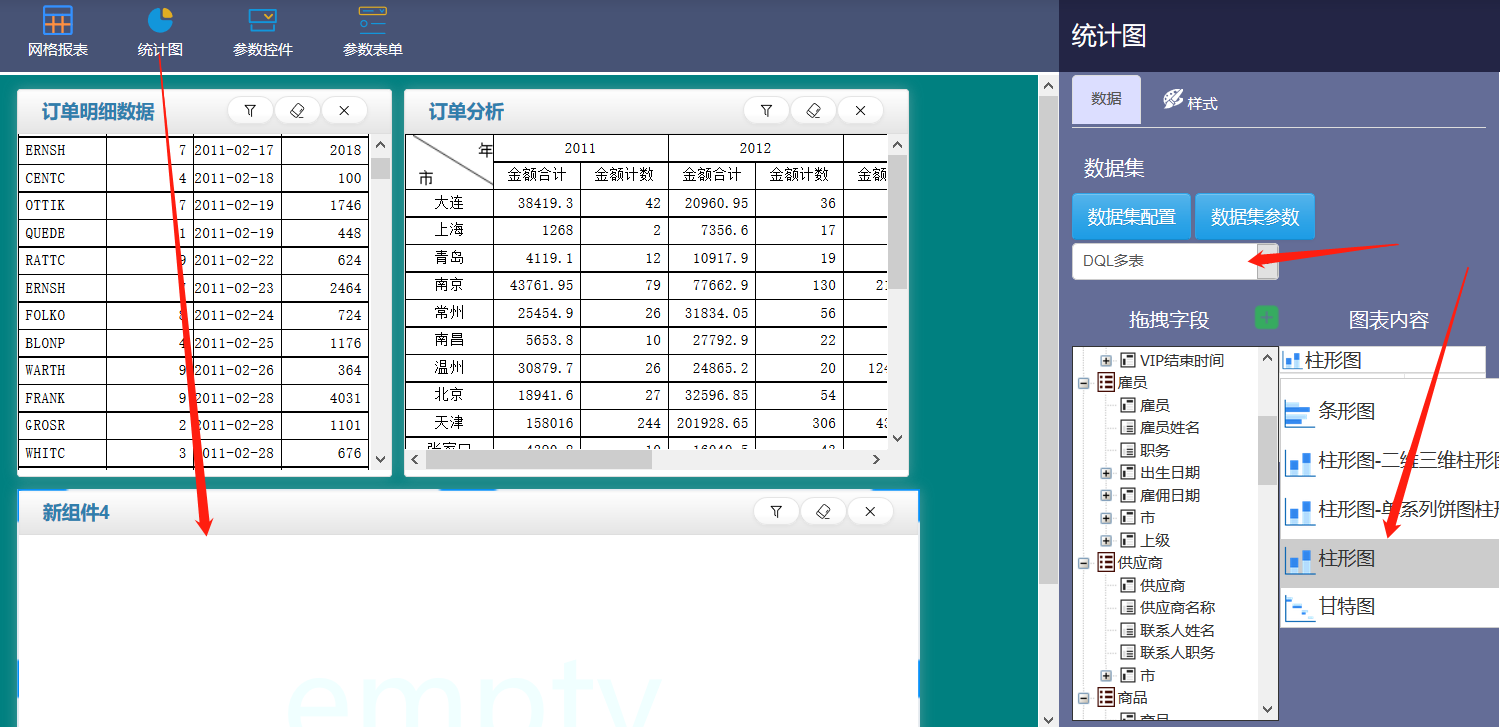

最后用“统计图”控件制作统计图报表，选择“DQL多表”数据集，选择“柱形图”：

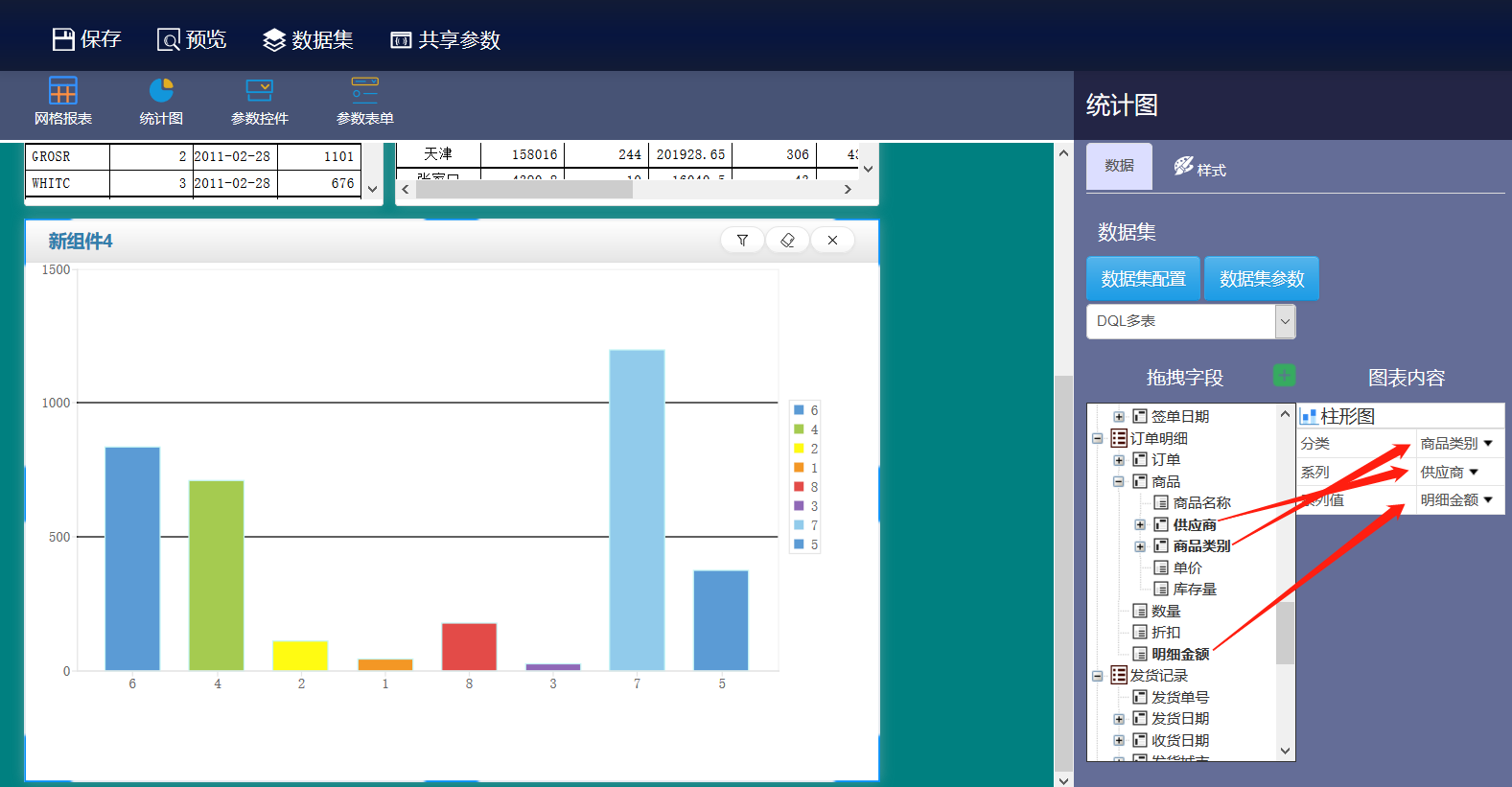

用商品类别做分类、供应商做系列、明细金额做系列值，生成如下的柱形统计图：

条件参数

固定条件

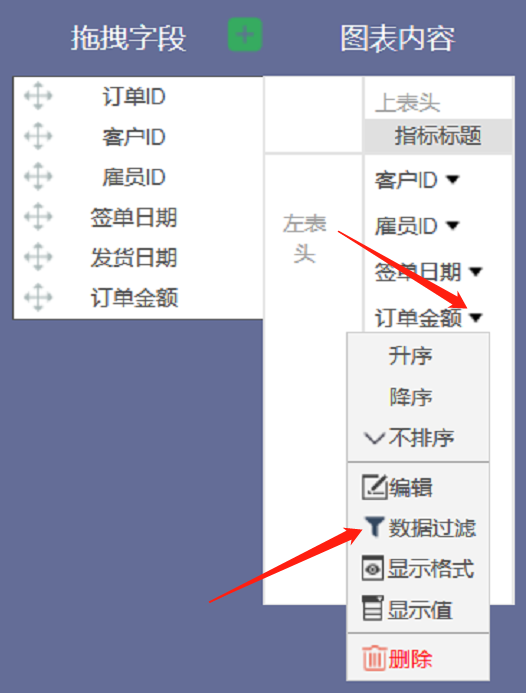

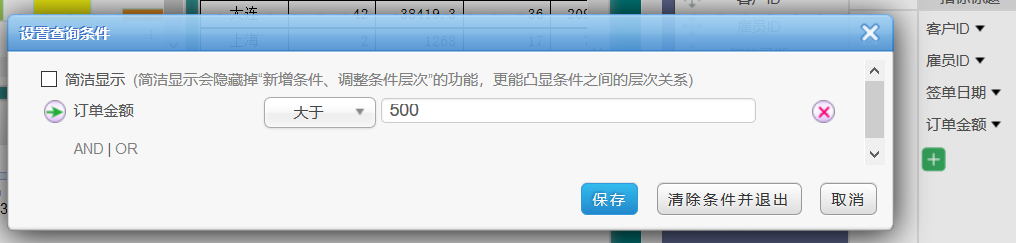

把订单明细表中订单金额小于500元的过滤掉，如下设置：

         看到订单金额中已经去掉了小于500的记录。

共享参数

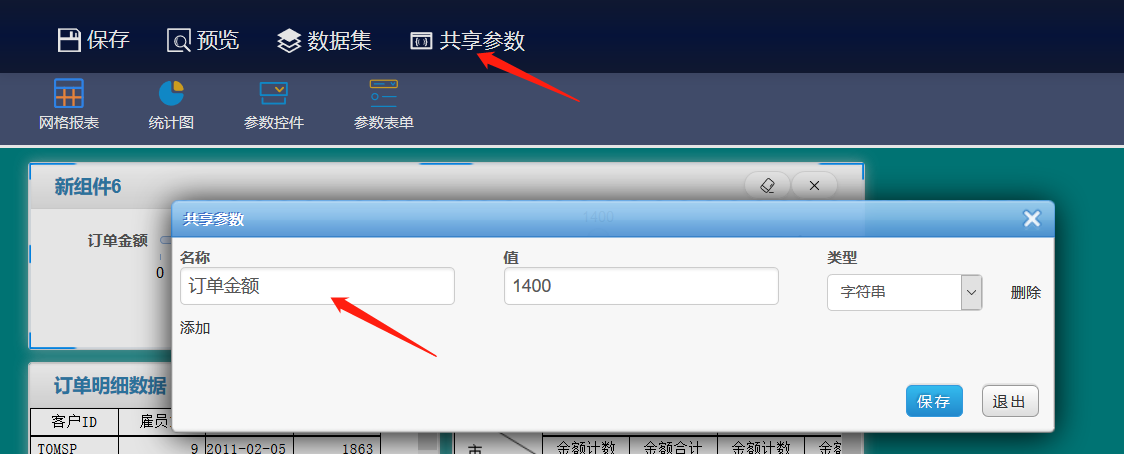

         期望用一个共享参数同时作用于两个报表，新建一个“订单金额”的共享参数：

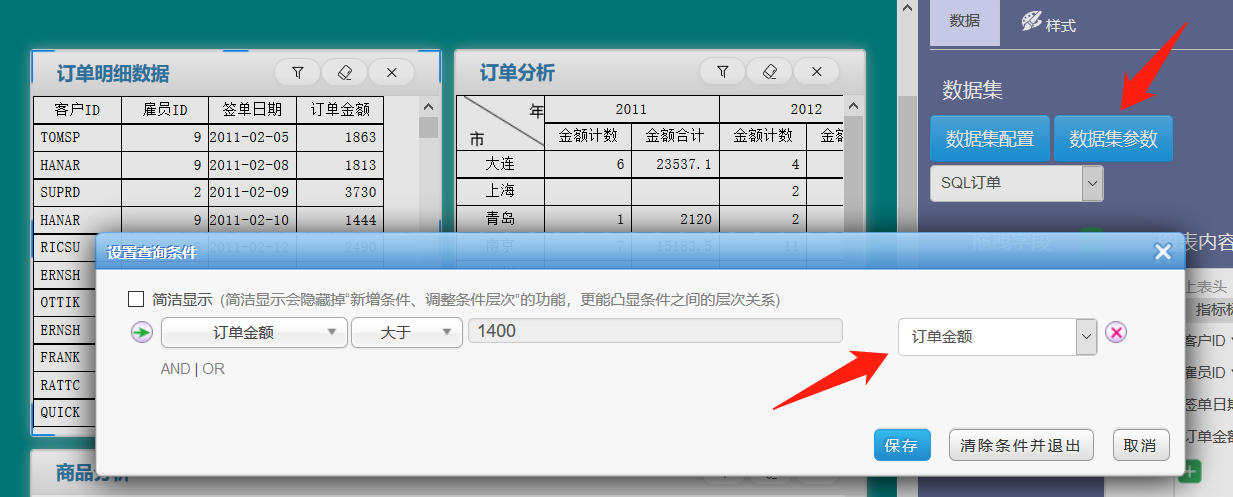

         两个报表的都设置数据集参数，数据集中的字段“订单金额”>共享参数“订单金额”，

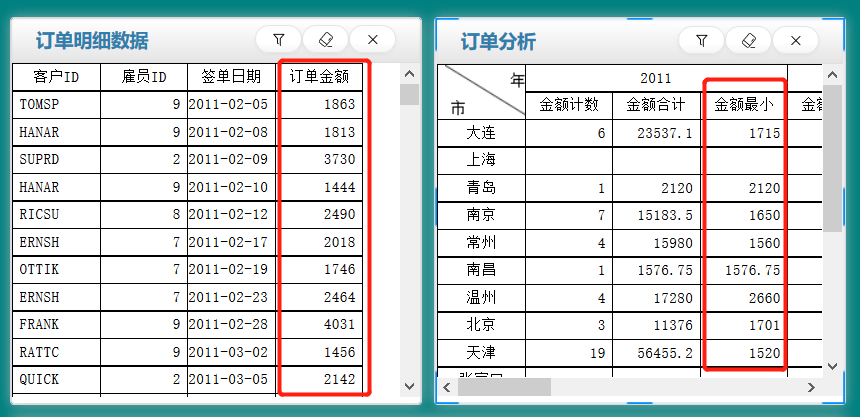

         能看到两个报表的订单金额都只有大于1400的了：

参数控件

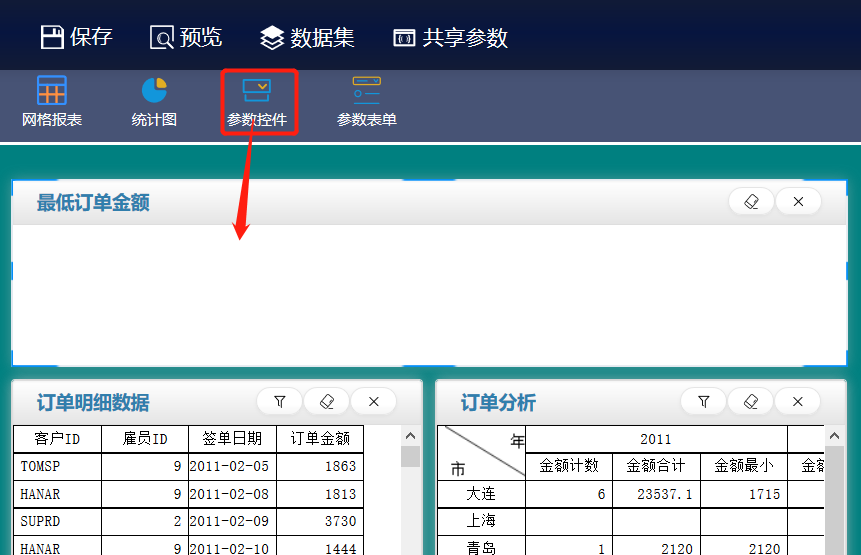

         期望在界面上让用户自由调整共享参数的值，这就需要参数控件来实现：

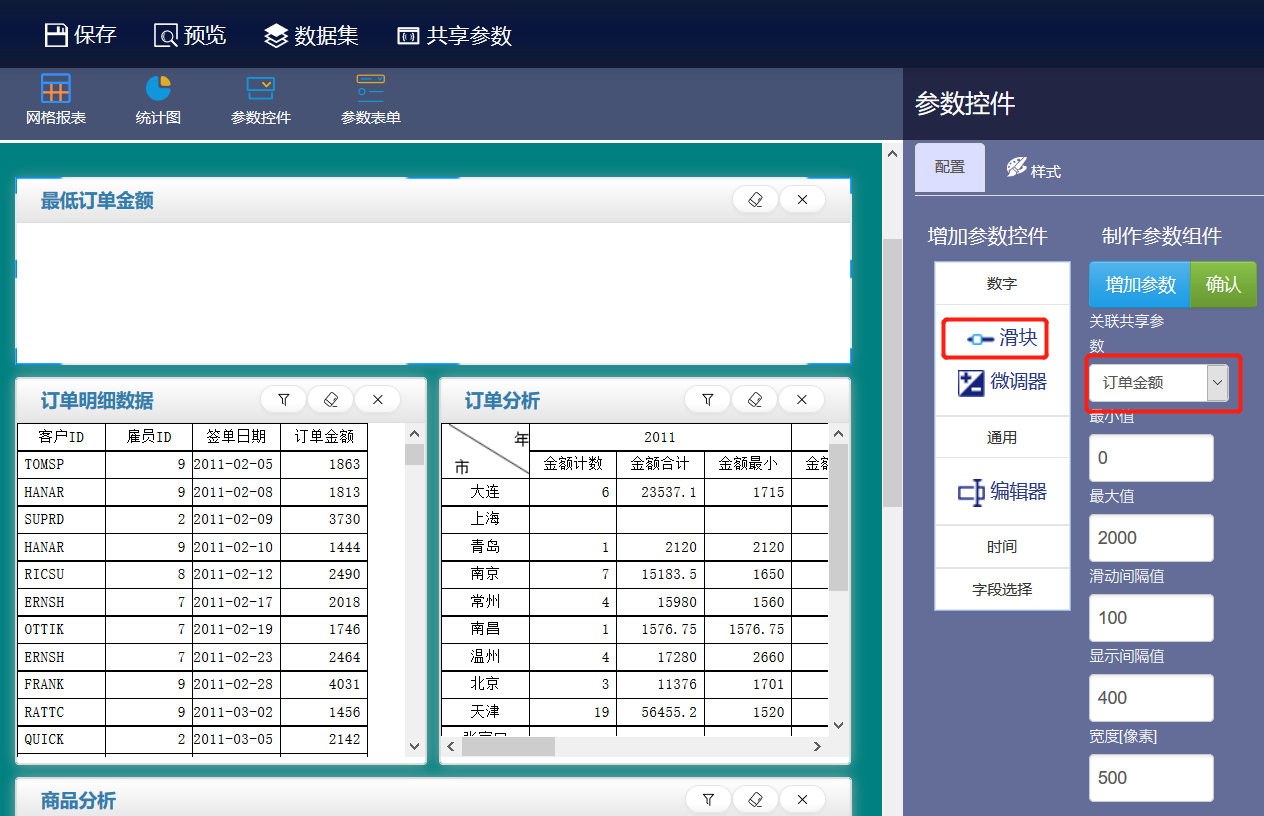

         用共享参数“订单金额”设置一个数值滑块的参数控件：

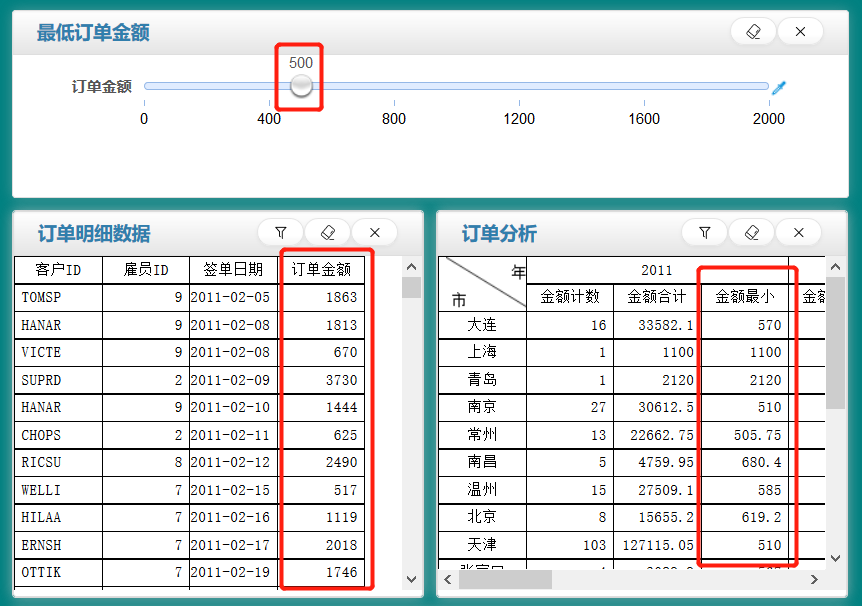

         在参数控件中把最低订单金额滑动到500元时，看到下面两个报表都重新计算并生效了：

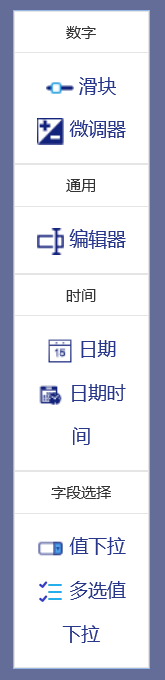

         参数控件除了数值滑块，还有以下的多种：

多个参数的参数表单

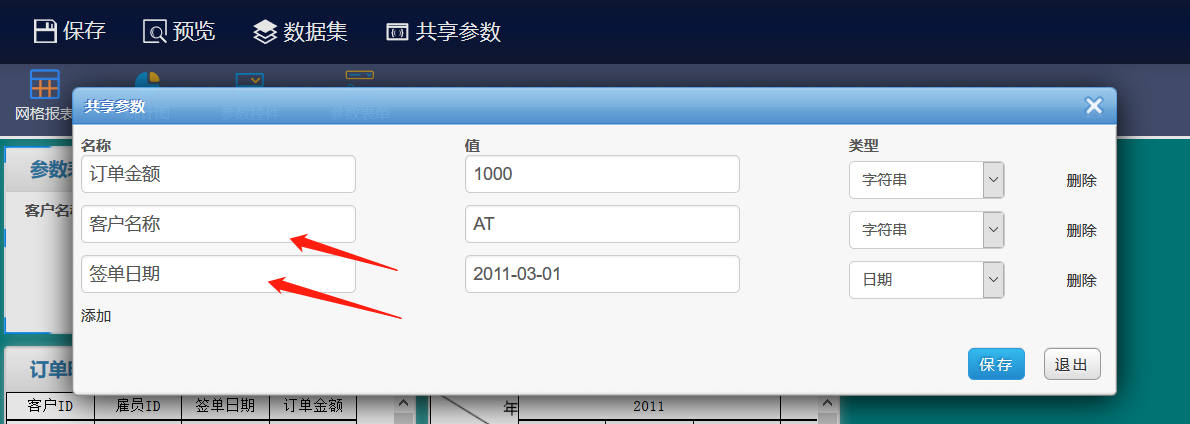

         有时希望多个参数组合起来控制数据，这时可以用参数表单。先准备多个共享参数：

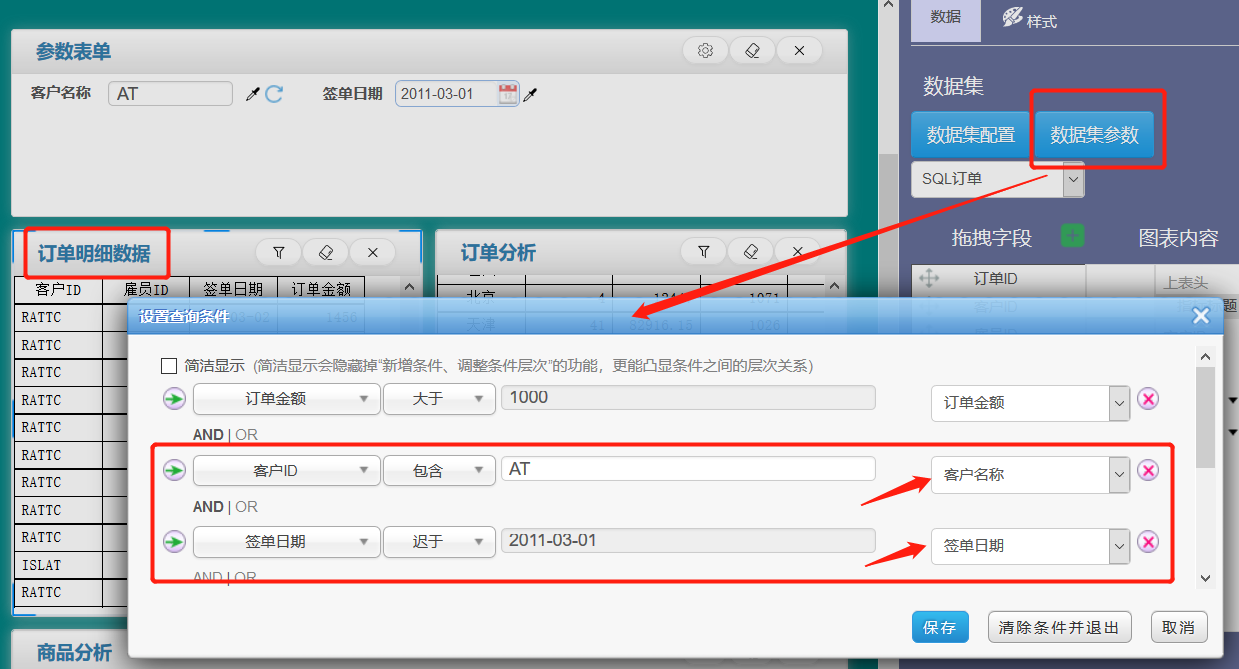

         把共享参数应用到报表的数据集参数中：

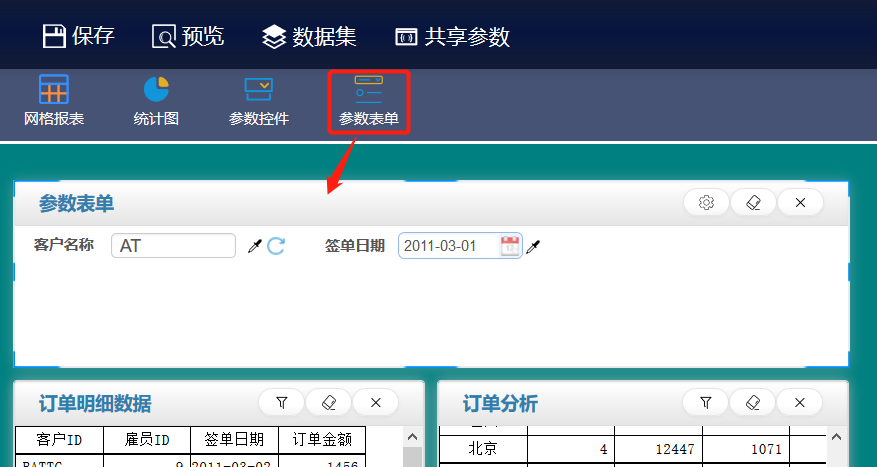

         在主界面上上添加参数表单控件：

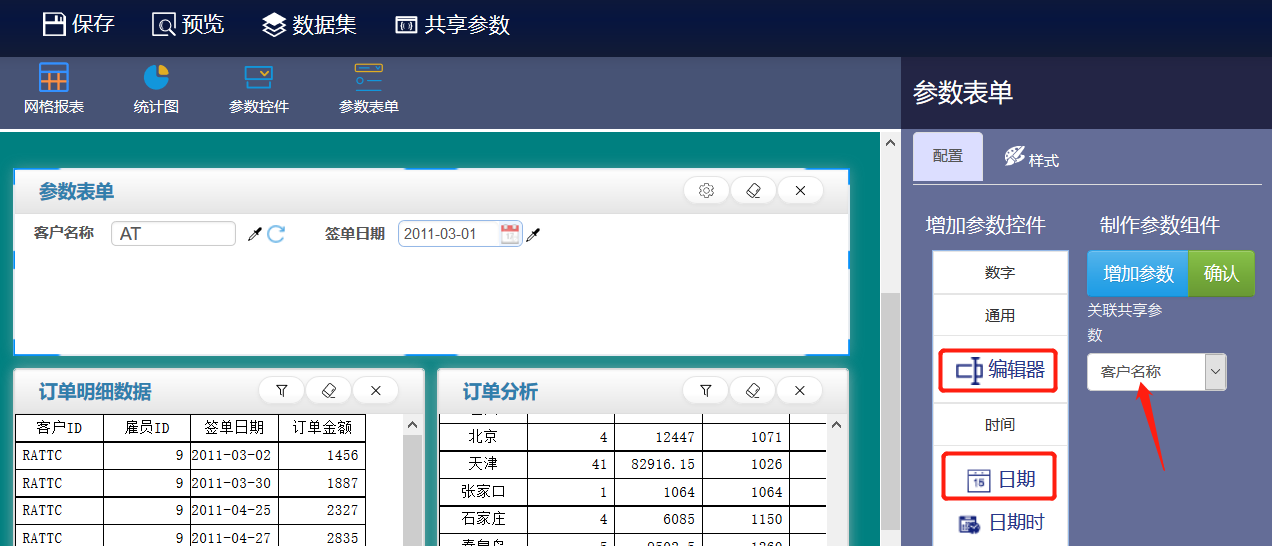

         两个新添加的共享参数，分别用编辑器、日期两种控件：

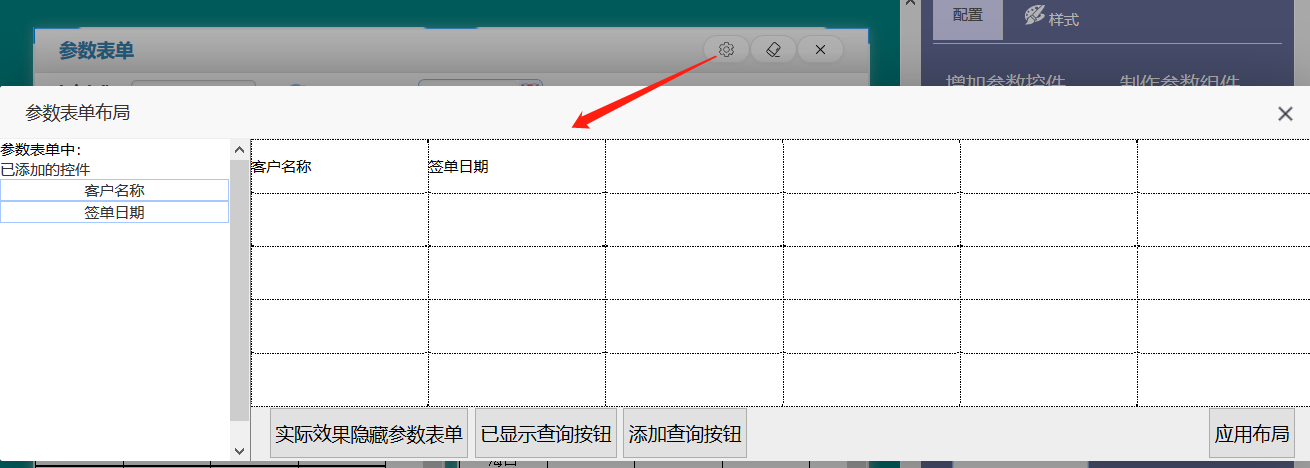

         设置两个控件的显示布局：

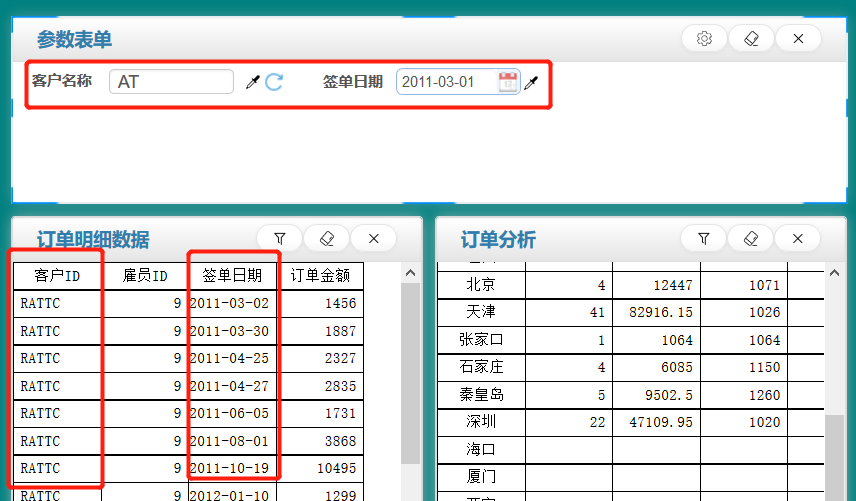

         设置两个共享参数的参数值：客户名称包含AT并且签单日期大于2011-03-01：

布局及样式

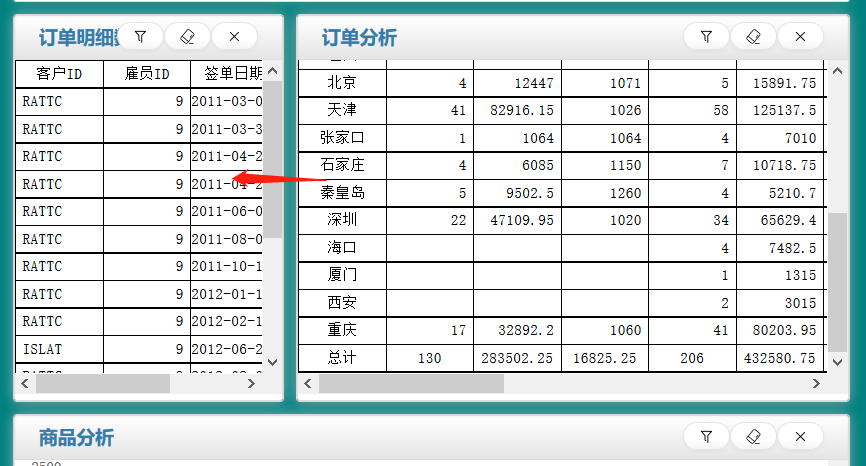

       每个控件可以通过拖拽标题互换位置，也可以调整每个空间大小，如下把左侧控件调小，把右侧控件调大：

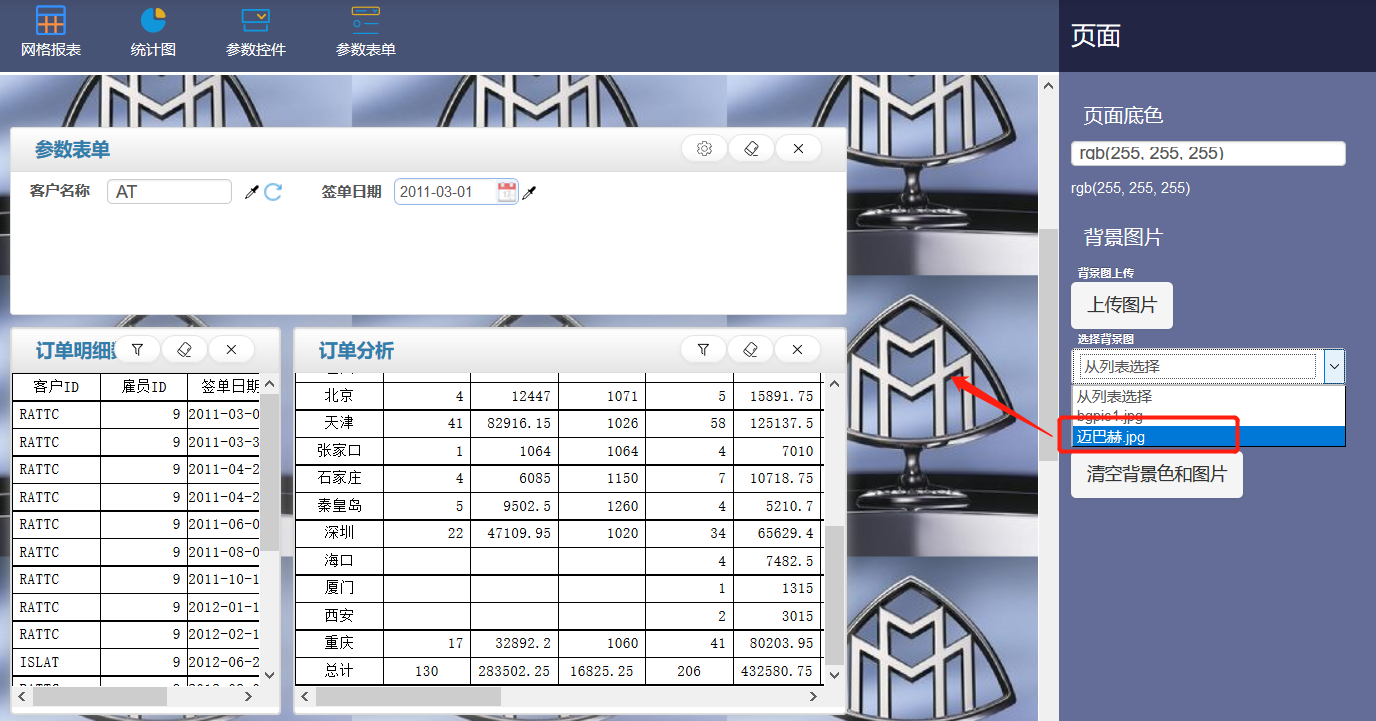

整体页面可以设置背景色或背景图片：

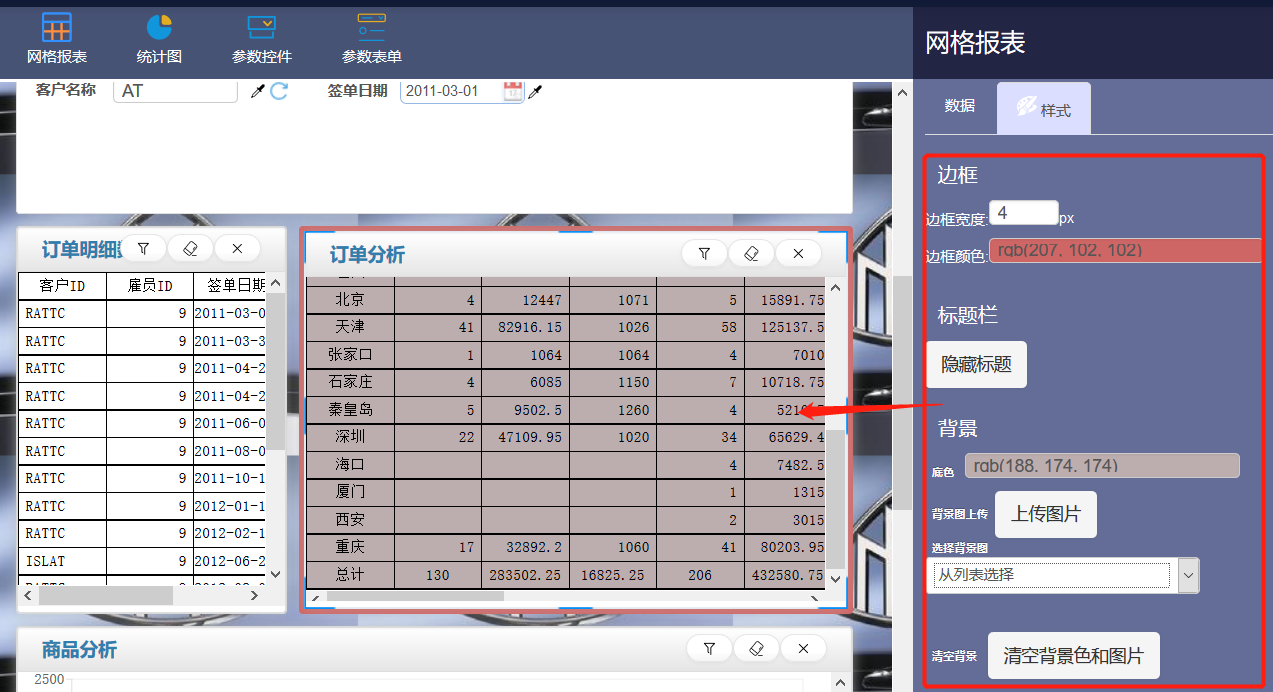

         每个控件也可以独立的设置边框、背景以及隐藏掉标题：



保存与打开

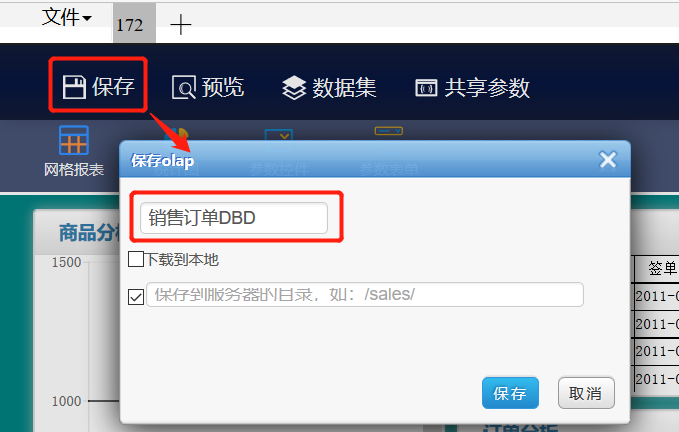

         做好的DBD页面，可以保存起来，如下保存成“销售订单DBD.olap”:

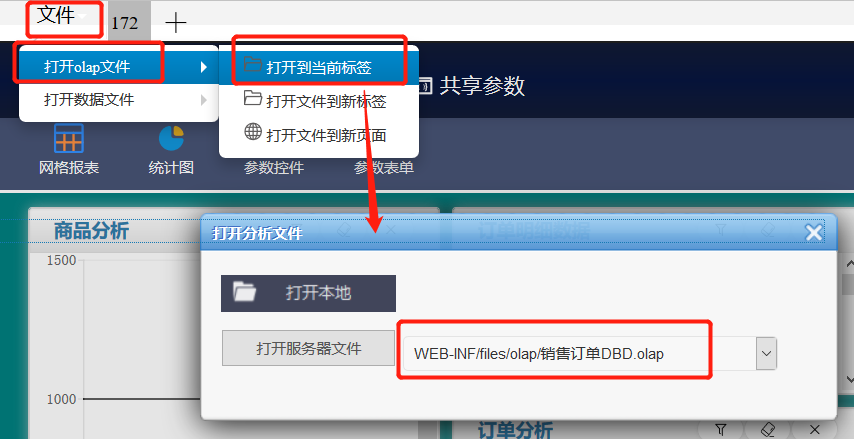

         以后了，可以再打开，基于它继续分析或做修改：
